DPS14

DPS14 Dielectric Resonator Method

  • 제품설명병렬 도체 판형, 유전 공진기 방식, 유전 상수 및 유전 손실 탄젠트 측정 시스템(Dk/Df)
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
병렬 도체 판형, 유전 공진기 방식, 유전 상수 및 유전 손실 탄젠트 측정 시스템(Dk/Df)

모델 번호 DPS14

DPS14는 주로 마이크로파 대역에서 원통형 저손실 샘플의 εr' 및 tanδ 측정을 위해 설계된 고정밀 측정 시스템입니다.



적합 기준(예제)

JIS R 1627에 준거합니다.

Specifications

Frequency 3 ~ 26.5GHz
유전 상수 2 이상, 정확도 ±1%
유전 손실 탄젠트 10 -5 ~ 10 -3 정확도 ±5%
견본 실린더 d[mmφ] × h[mm]
샘플 치수
(TE011 모드)



Model No.

Name Specifications Model No
공진기 키트 3GHz ~ 18.5GHz RK-01
소프트웨어 평행 도체 판, 유전 상수, 유전 손실 탄젠트 테스트 소프트웨어 PMP-02
평행 도체판, 유전율, 유전정접 온도 특성 시험 소프트웨어 PMP-03
표준 샘플 3GHz ~ 18.5GHz SPE-01
교정 반강성 동축 케이블 키트
　 (모든 공진기 공통)		 40GHz 동축케이블 어셈블리(1m) 2세트 CM06D-APC2.9(m)APC2.9(m)-1000
네트워크 분석기 요청 시 이용 가능합니다. 원하는 모델을 요청하세요.
Windows PC w/프린터 요청 시 이용 가능합니다. 원하는 모델을 요청하세요.
GPIB 인터페이스   GP-01

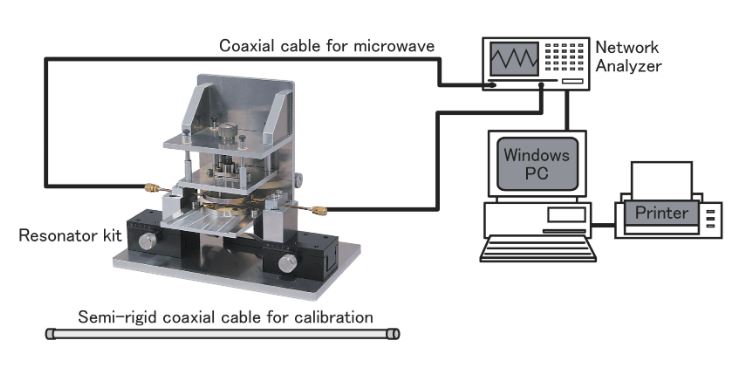

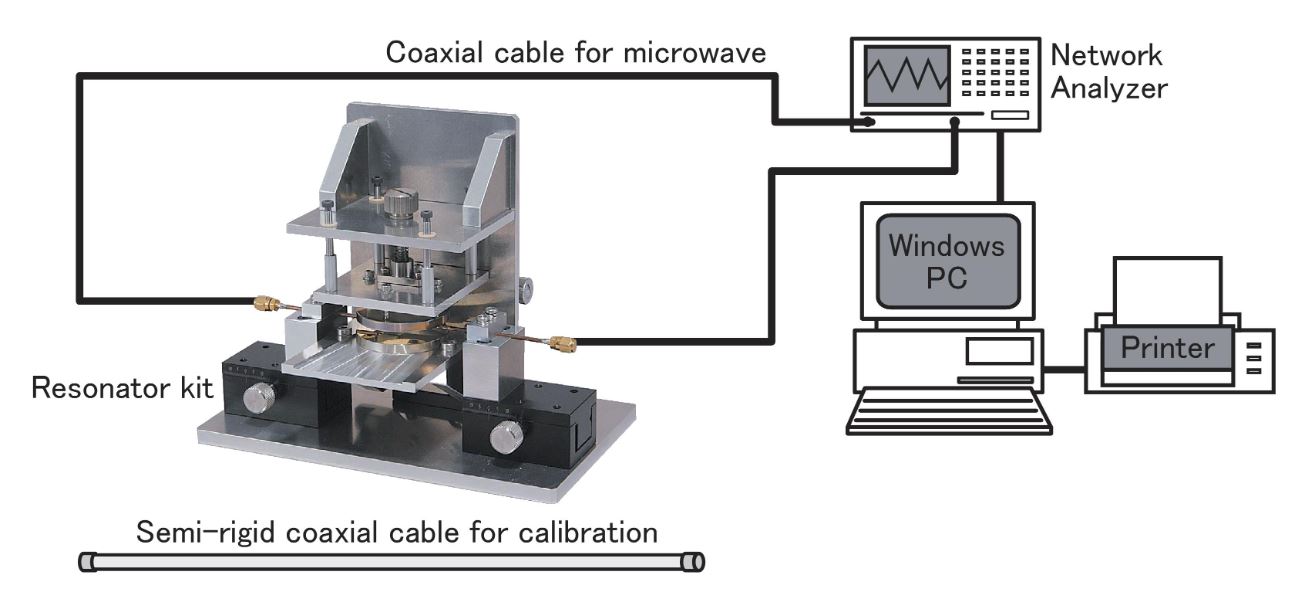

구성

목록
