DPS10

DPS10 Free Space Type Frequency change Method

  • 제품설명주파수 변화 방식, 자유 공간형 유전 상수, 유전 손실 탄젠트, 전송 감쇠 (유전율, Dk/Df) 측정 장비
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
주파수 변화 방식, 자유 공간형
유전 상수, 유전 손실 탄젠트, 전송 감쇠
(유전율, Dk/Df) 측정 장비

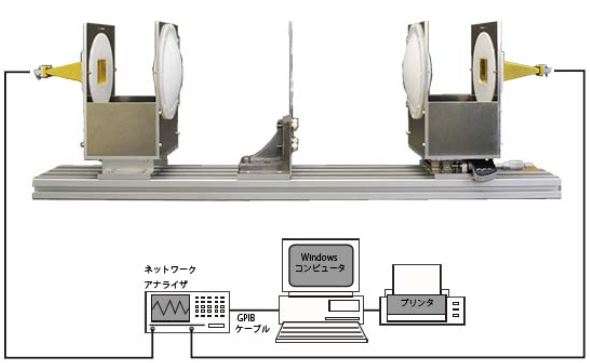

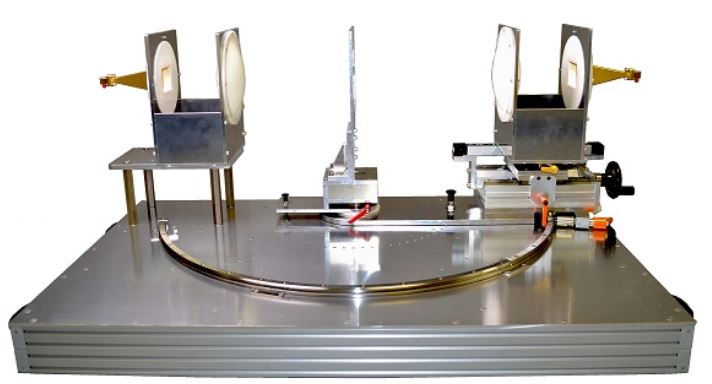

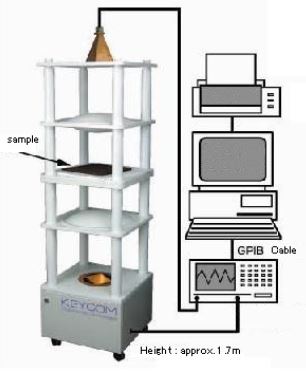

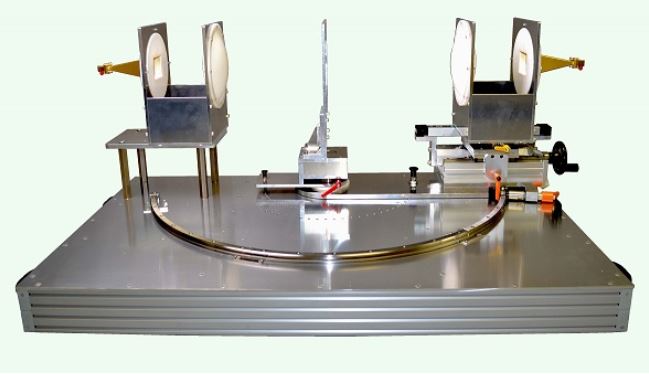

모델 번호 DPS10

무반사실 없이! 정확한 해결!! 엠블럼, 레이돔, 거칠고 두꺼운 재료, 메타 물질 등의 측정에 적합합니다.

이 시스템은 자유 공간에서 유전율 및 유전 손실 탄젠트를 측정하므로 무반사실이 필요하지 않으며 절단할 수 없는 샘플이나 두꺼운 재료의 샘플을 측정하는 데 적합합니다.
기존의 자유 공간 측정 s-파라미터 방법으로는 정확도가 충분하지 않기 때문에 측정 방법이 새로 개발되었습니다.
s-파라미터 방식에 비해 측정을 위해 Zero Calibration을 하는 것만으로 용이하고 측정 정확도가 PTFE를 측정할 수 있을 정도로 높다는 특징이 있습니다.



이 시스템은 판에 조사되는 전파의 전송 감쇠의 주파수 특성이 εr'에 의존한다는 원리로 측정에 추론 방법을 사용합니다.

Fixture에 내장된 시료를 사용하는 동축관이나 도파관과 달리 Air Gap으로 인한 오차가 발생하지 않습니다.

또한 안테나에 렌즈가 부착되어 있어 소형이면서도 평면파로 시료를 측정할 수 있어 측정 정확도가 높습니다.

또한 측정 샘플이 안테나 근처에 있기 때문에 샘플 크기가 작을 수 있습니다.

장치 유형에 따라 전파 흡수도 측정할 수 있습니다.

이 페이지도 참조하십시오: 자동차 엠블럼 또는 레이돔을 설계하기 위한 다층 시뮬레이션 소프트웨어 .

특징

◐ 측정값은 정확합니다.
◐ 측정은 매우 간단합니다. Sparameter 방법은 TRL 보정이 필요하고 시간이 많이 걸립니다. 그러나 이 주파수 변경 방법은 0 교정 직후에 측정을 할 수 있습니다.
◐ 그래서 재료의 이방성을 자유롭게 확인할 수 있습니다. 대부분의 재료에는 이방성이 있습니다.
◐ 재료의 성분이 균일하게 분포되어 있는 것처럼 보이지만 실제로는 그렇지 않을 수 있습니다. 이 경우 신속하게 사실을 확인할 수 있습니다.
◐ 이 방법은 다른 측정 솔루션과 비교하여 테스트 조각의 한계를 줄일 수 있습니다. 쉽게 표본을 준비할 수 있습니다.

Specifications

Frequency 2.6GHz ~ 18GHz, 18GH ~ 110GHz
※ 실제 측정값과 시뮬레이션 값이 일치하는 측정 주파수 범위입니다.
아래 안테나의 주파수 범위를 참조하십시오.
εr' 1.5 ~ 150
정확도(반복 정확도) : ±1% 또는 ±0.01(네트워크 분석기의 정확도에 따라 다름)
(반복 정확도) + (실제 값에 대한 상대 정확도, PTFE 기준) : ±3%(측정에 따라 다름) 이론 및 지그 설계)
탄 δ 0.0002 ~ 20
정확도(반복 정확도) : ±2%(네트워크 분석기의 정확도에 따라 다름)
(반복 정확도) + (실제 값에 대한 상대 정확도, PTFE 기준) : ±5% 또는 ±0.0001(측정에 따라 다름) 이론 및 지그 설계)
표본의 크기 600mm x 600mm 이상 @2.6GHz
150mm x 150mm 이상 @18GHz
80mm x 80mm 이상 @76.5GHz
온도 범위 DPS10-05ex : -70℃ ~ +300℃
DPS10-05 : -40℃ ~ +150℃
기타 유형 : 실온
시편의 두께 최소 1mm(전파 감쇠에 충분한 두께)
표본 수지, 유리, GFRP, 벌집재료, 목재, 시멘트, 메타물질 등

데이터 예(영어 가능)

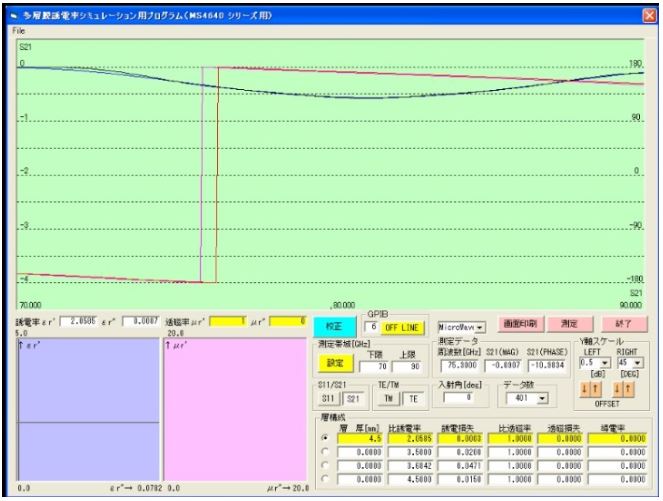

PTFE
표본 PTFE
두께 4.5mm
Frequency 약 80GHz(70GHz ~ 90GHz)
결과 εr' 2.05
tanδ 0.0004

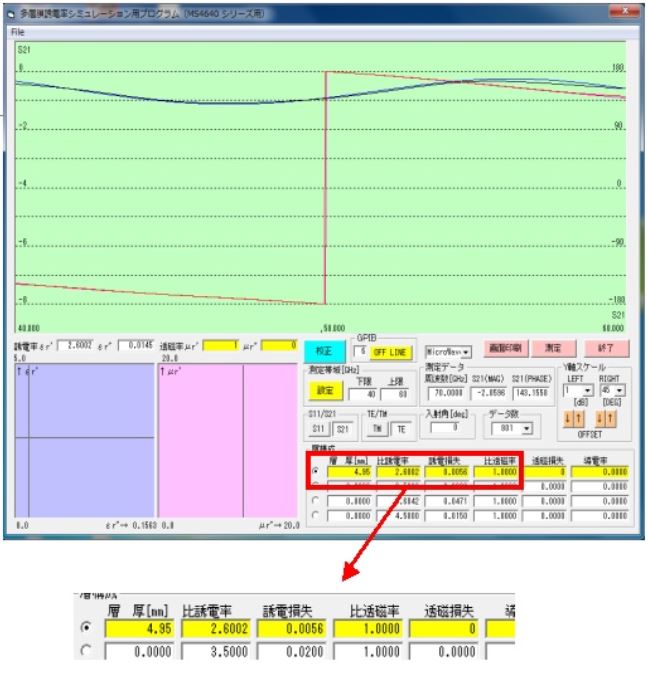

폴리카보네이트
표본 폴리카보네이트
두께 4.95mm
Frequency 약 50GHz(40GHz ~ 60GHz)
결과 εr' 2.60
tanδ 0.006



구성품

DPS10-01


DPS10-02


DPS10-03


DPS10-05

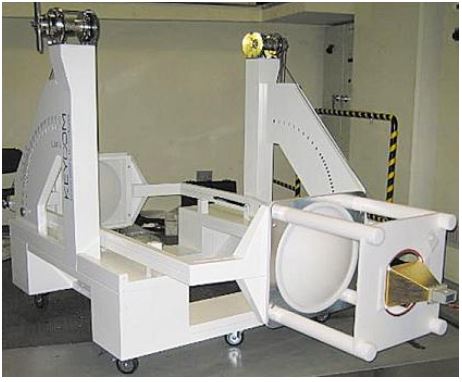

LAF-2.6A+


LAF-26.5A, LAF-26.5B


주문 정보 - 모델 번호

Name Specifications Medel No
본체 18GHz ~ 110GHz용 DPS10-01
2.6GHz ~ 18GHz용 DPS10-03
18GHz ~ 110GHz용 DPS10-02

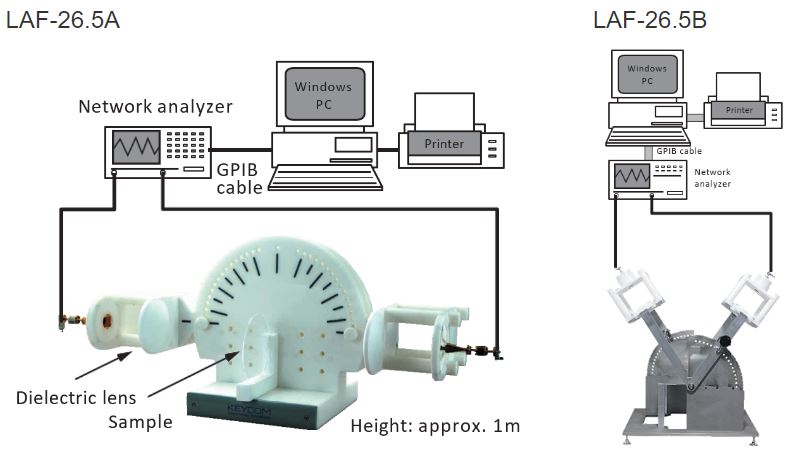

2.6GHz ~ 26.5GHz용( 전자파 흡수기, 반사 손실 측정 시스템 EAS03 ) LAF-2.6A+
26.5GHz ~ 110GHz용( 전자파 흡수기, 반사 손실 측정 시스템 EAS03 ) LAF-26.5A
안테나
(동축 도파관 변환기 포함)
2세트 필요		 1.70 ~ 2.60GHz(WR-430) RH430S14SMA(f)7
2.60 ~ 3.95GHz(WR-284) Rh284S14SMA(f)7
3.95 ~ 5.85GHz(WR-187) RH187S16SMA(f)7
4.90 ~ 7.05GHz(WR-159) RH159S17SMA(f)7
5.85 ~ 8.2GHz(WR-137) RH137S18SMA(f)7
8.2 ~ 12.4GHz(WR-90) RH90S19SMA(f)7
12.4 ~ 18GHz(WR-62) RH62S22SMA(f)7
18 ~ 26.5GHz(WR-42) RH42S23SMA(f)7
33 ~ 50GHz(WR-22) RH22R23APC2.4(f)7
26.5 ~ 40GHz(WR-28) RH28S23SMA(f)7
안테나
(도파관 포함)
2세트 필요		 50 ~ 75GHz(WR-15) RH15S10
75 ~ 110GHz(WR-10) RH10S10
110 ~ 170GHz(WR-6) RH06S10
170 ~ 260GHz(WR-4) RH04S10
20 ~ 325GHz(WR-3) RH03S10
계산 소프트웨어 주파수 변경 방법을 위한 소프트웨어 DMP-002040619-01
엠블럼 및 레이돔 디자인을 위한 다층 플레이트 시뮬레이션 소프트웨어 측정된 복소수 εr 및 복소수 μr로부터 임의의 두께의 단일 층으로 흡수 물질의 반사 손실을 추정할 수 있습니다. SFW05
측정용 동축 케이블 두 개의 케이블 예)CM06D-APC2.9(m)APC2.9(m)-1000
GPIB 케이블   GP-01
네트워크 분석기 요청 시 이용 가능 .
원하는 모델을 요청하세요.		 VNA
Windows PC(설치 및 사용 안내 서비스)   CP
