DPS09

DPS09 Coaxial Tube and Waveguide Type Frequency Ch

  • 제품설명주파수 변화 방식 동축관 및 도파관 방식 유전율, 유전정접 측정장비 [유전율, Dk/Df]
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
주파수 변화 방식 동축관 및 도파관 방식
유전율, 유전정접
측정장비 [유전율, Dk/Df]

모델 번호 DPS09

이 시스템은 작은 크기의 샘플을 측정할 수 있습니다! 저손실 재료 측정에 적합!

소형 시료 및 저손실 재료를 위한 밀폐형 측정 시스템입니다. 원리상 샘플과 지그 사이에 약간의 공간이 생겨 정확도가 떨어질 수 있습니다. 그러나 이 방법은 고유한 측정 주파수 범위를 다룹니다.



고손실 재료와 Df를 동시에 측정하려면 이 페이지를 참조하십시오.

Specifications

Frequency 10MGz ~ 110GHz
※ 실제 측정값과 시뮬레이션 값이 일치하는 측정 주파수 범위입니다.
εr' 1.50 ~ 500 정확도 ±3%
탄 δ 0.001 ~ 20 정확도 ±20% / ±0.001

데이터 예(영어 가능)

  주파수 변경 방법 섭동 방법
표본 MC나이론 30mm MC나이론
Frequency 0.1GHz ~ 3GHz 1GHz
εr' 3.10 @ 1GHz 3.09
tanδ 0.019 @ 1GHz 0.0160

주문 정보 - 모델 번호

Name Specifications Medel No.

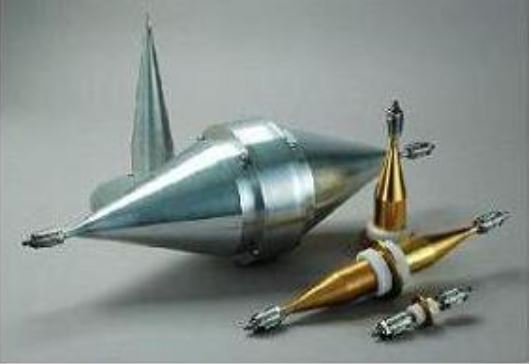

동축관형 측정키트 39D용(측정 주파수 범위 10M ~ 3GHz)
샘플 크기 : 외경 38.91 ~ 38.95mmφ, 내경 16.02 ~ 16.06φ		 CM-39TB+SH
GPC7의 경우(측정 주파수 범위 500M ~ 18GHz)
샘플 크기 : 외경 6.93 ~ 6.96mmφ, 내경 3.06 ~ 3.10φ		 CM-7TB+SH
도파관형 측정키트 WR770의 경우(측정 주파수 범위 0.96 ~ 1.7GHz)
샘플 크기 : 195.5 x 97.7mm		 CM-770TB+SH
WR430의 경우(측정 주파수 범위 1.7 ~ 2.6GHz)
샘플 크기: 109.2 x 54.6mm		 CM-430TB+SH
WR284의 경우(측정 주파수 범위 2.6 ~ 3.95GHz)
샘플 크기: 72.1 x 34.0mm		 CM-284TB+SH
WR187의 경우(측정 주파수 범위 3.95 ~ 5.85GHz)
샘플 크기: 47.5 x 22.1mm		 CM-187TB+SH
WR137의 경우(측정 주파수 범위 5.85 ~ 8.2GHz)
샘플 크기: 34.82 x 15.76mm		 CM-137TB+SH
WR90의 경우(측정 주파수 범위 8.2 ~ 12.4GHz)
샘플 크기: 22.83 x 10.13mm		 CM-90TB+SH
WR62의 경우(측정 주파수 범위 12 ~ 18GHz)
샘플 크기: 15.76 x 7.86mm		 CM-62TB+SH
WR42의 경우(측정 주파수 범위 18 ~ 26.5GHz)
샘플 크기: 10.63 x 4.28mm		 CM-42TB+SH
WR28의 경우(측정 주파수 범위 26.5 ~ 40GHz)
샘플 크기: 7.08 x 3.52mm		 CM-28TB+SH
WR19의 경우(측정 주파수 범위 40 ~ 60GHz)
샘플 크기: 4.74 x 2.35mm		 CM-19TB+SH
WR12의 경우(측정 주파수 범위 61 ~ 90Hz)
샘플 크기: 3.06 x 1.51mm		 CM-12TB+SH
WR10의 경우(측정 주파수 범위 90 ~ 110GHz)
샘플 크기 : 2.00 x 1.98mm		 CM-10TB+SH
동축관용 고정장치 교정/측정 키트, 동축 튜브용 정확한 장착 고정구 03KO
계산 소프트웨어(windows) 주파수 변경 방법 프로그램 DMP-002040619-01
측정용 동축 케이블 전송 모드: 2 케이블 예) CM06D-APC2.9(m)APC2.9(m)-1000
GPIB 케이블   GP-01
네트워크 분석기 요청 시 이용 가능합니다. 원하는 모델을 요청하세요. VNA
Windows PC(설치 및 사용 안내 서비스)   CP
