DPS24

DPS24 Free Space Type S-Parameter Method

  • 제품설명S-Parameter 방식, 자유공간형 유전상수, 유전정접, 투자율, 투과감쇠, 전파흡수율 밀리미터파 / 마이크로파 측정시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
S-Parameter 방식, 자유공간형
유전상수, 유전정접, 투자율, 투과감쇠, 전파흡수율, 밀리미터파 / 마이크로파 측정시스템
(Dk, Df/ ε′r, tanδ/ μ′r, μ"r)

모델 번호 DPS24

전자파 흡수체와 같은 고손실 물질 측정에 적합!!

비유전율, 유전접선, 투자율을 동시에 측정할 수 있는 자유공간형 측정시스템입니다.

TRL 및 LRL 교정을 사용할 수 있으며 손실이 큰 재료의 측정에 적합합니다.



저손실 재료의 측정을 위해 다음을 권장합니다.

유전 상수 및 손실 탄젠트

[플레이트 샘플]
◐ 주파수 변경 방식 DPS10
◐ 개방형 공진기 방식 DPS03

[필름 샘플]
◐ 개방형 공진기 방식 DPS03

자기 투자율

[플레이트/필름 샘플]
◐ 자기적 특성(투자율 포함)측정 시스템 PER01

Specifications

Item Details
Frequency 18GHz ~ 170GHz
εr' 2 ~ 200 정확도 ±10%
탄 δ 0.01 ~ 20 정확도 ±20%
μr' 표준 샘플이 없기 때문에 정확도를 확인할 수 없습니다.
μr" 표준 샘플이 없기 때문에 정확도를 확인할 수 없습니다.
샘플 크기 @2.6GHz
600mm x 600mm 이상
@18GHz
150mm x 150mm 이상
@76.5GHz
80mm x 80mm 이상

구성

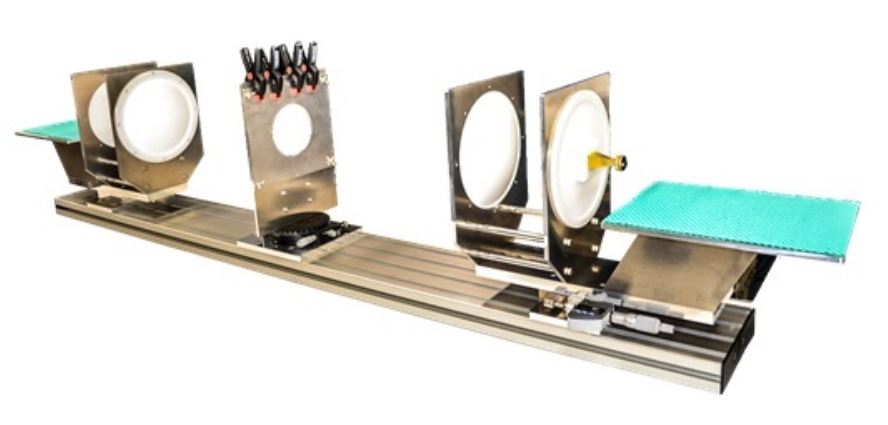

DPS24-01

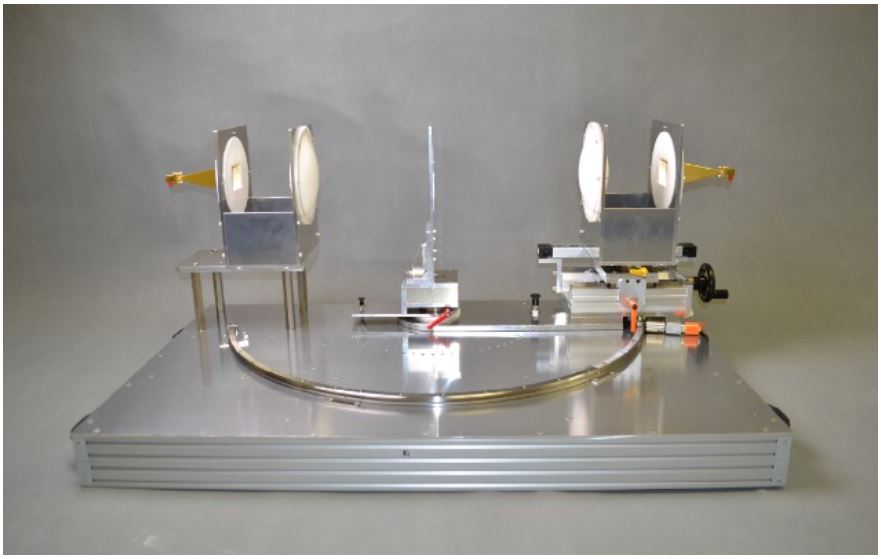

DPS24-02


구성품 및 모델 번호

Item Specifications Model No
Main 18GHz ~ 110GHz용 DPS24-01
18GHz ~ 110GHz용 DPS24-02
안테나
(동축 도파관 변환기 포함)
2세트 필요		 주파수 범위: 18 ~ 26.5GHz(WR-42) RH42S23SMA(f)7
주파수 범위: 26.5 ~ 40GHz(WR-28) RH28S23SMA(f)7
주파수 범위: 33 ~ 50GHz(WR-22) RH22R23APC2.4(f)7
안테나
(도파관 포함)
2세트 필요		 주파수 범위: 18-26 ~ 5GHz(WR-42) RH42S23
주파수 범위: 26.5 ~ 40GHz(WR-28) RH28S23
주파수 범위: 33 ~ 50GHz(WR-28) RH22S23
주파수 범위: 50 ~ 75GHz(WR-15) RH15S10
주파수 범위: 60 ~ 90GHz(WR-12) RH12S10
주파수 범위: 75 ~ 110GHz(WR-10) RH10S10
주파수 범위: 110 ~ 170GHz(WR-6) RH06S10
주파수 범위: 170 ~ 260GHz(WR-4) RH04S10
주파수 범위: 220 ~ 325GHz(WR-3) RH03S10
계산 소프트웨어(Windows) S-파라미터 전송 모드 프로그램 DMP-03
엠블럼 및 레이돔 디자인을 위한 다층 플레이트 시뮬레이션 소프트웨어 유전율(εr') 및 투자율(μr')을 이용하여 다층판(최대 4층)의 투과 감쇠량을 시뮬레이션할 수 있습니다. 그리고 입사각, TM 및 TE 파를 설정할 수 있습니다. 엠블럼 디자인을 위한 최적의 시뮬레이션 소프트웨어입니다. SFW05
단층형/다층형, 전파흡수체, 반사손실 시뮬레이션 소프트웨어 원거리용 파장흡수체 설계를 위한 최고의 시뮬레이션 소프트웨어입니다. EAS01
측정용 동축 케이블 두 개의 케이블 예)CM06D-APC2.9(m)APC2.9(m)-1000
GPIB 케이블   GP-01
네트워크 분석기 요청 시 이용 가능합니다. 원하는 모델을 요청하세요. 가지고 계신다면 모델 번호를 알려주십시오. VNA
Windows PC(설치 및 사용 안내 서비스)   CP
