RAD73

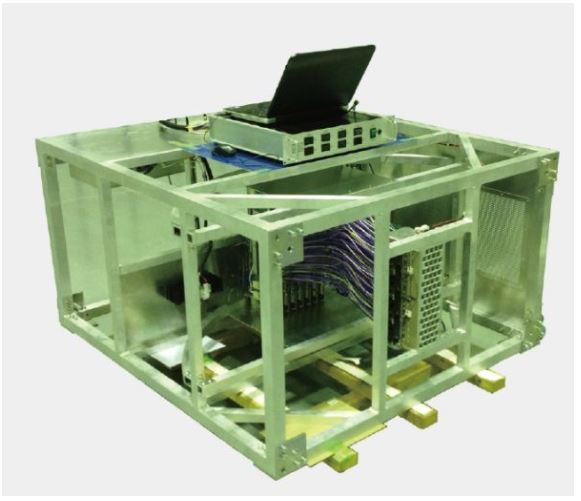

RAD73 Receiver for 94GHz Phased-Array-Type Weather

  • 제품설명94GHz 위상 배열형 기상 레이더용 수신기
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
94GHz 위상 배열형 기상 레이더용 수신기

모델 번호 RAD73

특징

◐ 위성 EarthCARE에 탑재된 클라우드 레이더 (Earth Clouds, Aerosols, Radiation Explorer)의 점검에 사용됩니다.
◐ 구성 가능한 어레이 안테나(예: 지그재그 구성)
◐ 밀리미터파(94GHz 대역) 기상 레이더용 위상 배열 수신기.
◐ 전자 스캐닝 방향의 격자 로브는 구성을 변경하여 완화할 수 있습니다.
◐ 이득 및 위상 변이는 각 RF 모듈에 위상 변이가 발생하지 않도록 각 RF 수신기 모듈에 대해 정확하게 조정됩니다. 따라서 각 팬 빔(리니어 어레이)에 위상 시프터가 설치됩니다.



Specifications

Frequency 94.09GHz
안테나 방식 위상 배열: 16 x 4(전체 설치: 16 x 16)
편광파 선형 편파
빔 폭 0.6° 이하
안테나 이득 46dBi 이상
스캔 범위 ±4.5° 이상
Side lobe level –10dB 이하(16 x 16 구성의 경우 격자 로브 제외)
수신 다이내믹 레인지 60dB 이상
