ME7220

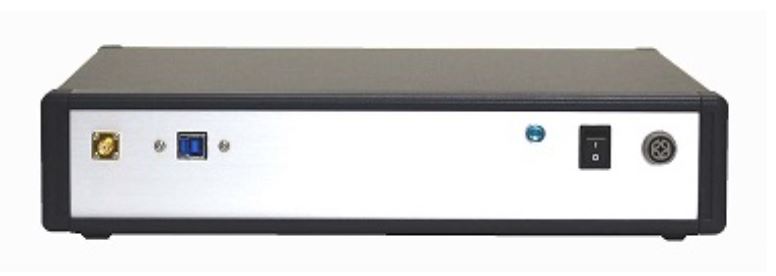

ME7220 Waveform Analysis System

  • 제품설명파형 분석 시스템
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
파형 분석 시스템

모델 번호 ME7220-05 / ME7220-07

특징
레이더파의 파형 분석을 수행할 수 있습니다.
이 시스템을 레이더 ​​테스트 시스템 에 연결하면 FMCW 레이더의 전송 파형을 분석할 수 있습니다.

분석된 파라미터는 주파수의 절대값, 주파수 변화의 직진도, 대역폭, 전력의 절대값 등입니다.

이 시스템은 레이더의 설계 개발, 성능 평가, 사양이 알려지지 않은 레이더의 분석에 유용합니다.

또한 다음 링크의 레이더는 이 시스템을 보정하는 데 유용합니다.
⇒　76-81GHz 교정용 고정밀 FMCW 레이더



특징

처프 신호의 파형 분석
◐ 한 번에 분석할 수 있는 데이터 길이는 150ms입니다. (이 길이는 일반 고속 오실로스코프보다 수십 배 더 깁니다.)
◐ 이 시스템은 수십 μs의 고속 처프 신호 분석에 사용할 수 있습니다.
◐ 다양한 chirp 신호가 있는 레이더 파형을 분석할 수 있습니다.
◐ 무변조 CW의 주파수와 전력을 측정할 수 있습니다.

Specifications
　　　
Model No ME7220-05 ME7220-07
Frequency 2.08 ~ 3.08GHz(76 ~ 77GHzRTS용) 6 ~ 11GHz(76 ~ 81GHzRTS용)
밴드 1GHz 5GHz
입력 레벨 -40dBm~-10dBm -25dBm~+5dBm
주파수 변화 ±8MHz(연산간격이 0.5μs일 때)
±4MHz(연산간격이 1μs일 때)		 ±32MHz(연산간격 0.5μs일 때)
±16MHz(연산간격 1μs일 때)
주파수 측정정확도 ±10MHz(연산간격 0.5μs일 때)
±6MHz(연산간격 1μs일 때)		 ±34MHz(연산간격 0.5μs일 때)
±18MHz(연산간격 1μs일 때)
전력의 측정 정확도 ±2dB(이 파형 분석 시스템만의 값)

분석 샘플

대역: 4GHz, 신호 길이: 42μs의 처프 신호 분석 예(ME7220-07 사용)
