RAT01 Active Radar Target Simulator

  • 제품설명충돌 회피 레이더(장거리) 레이더 테스트 시스템 용 능동 레이더 표적 시뮬레이터 - 24GHz, 76.5GHz, 79GHz(RTS)ME7220A
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
충돌 회피 레이더(장거리) 레이더 테스트 시스템 용 능동 레이더 표적 시뮬레이터
- 24GHz, 76.5GHz, 79GHz(RTS)ME7220A

모델 번호 RAT01

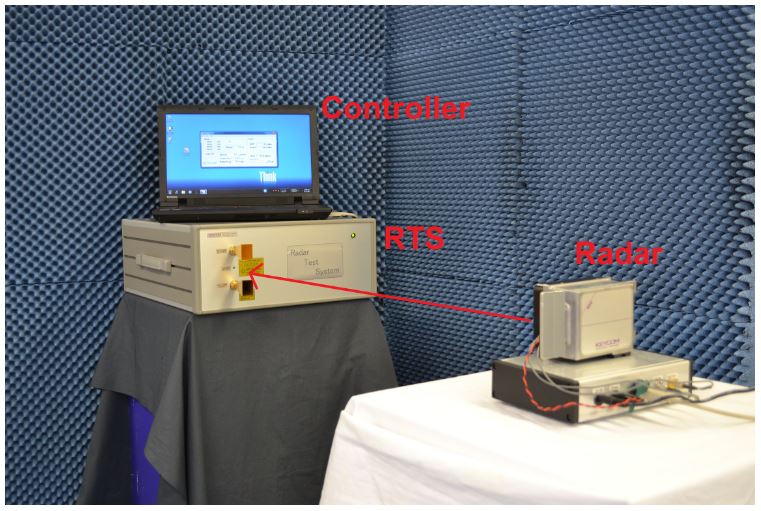

KEYCOM의 ME7220A는 다기능 실내 레이더 테스트 시스템입니다.

목표물 시뮬레이션을 통해 거리, 속도의 정확도 등 레이더 성능을 확인할 수 있는 시스템입니다.

주파수 및 전력 측정을 위해 각각 스펙트럼 분석기 및 전력계와 인터페이스합니다.
[ 24GHz 및 76.5GHz 시스템의 경우 2~3GHz, 79GHz 시스템의 경우 6~12GHz ]



특징

레이더 연구개발용
◐ 레이더 개발 과정에서 실내에서 감지 거리, 속도, 출력을 조절할 수 있습니다.
◐ 송신기, 수신기 및 안테나 성능을 정량화하여 레이더 모듈 특성을 안정화할 수 있습니다.
◐ 내장 레이저를 사용하면 추가 기계적 고정 장치 없이 테스트 대상 레이더를 RTS 안테나에 정확하게 정렬할 수 있습니다.

레이더 모듈 제조용
◐ RTS를 표준 생산 라인 또는 자동화된 레이더 테스트 스테이션에 설치하면 레이더 모듈의 완전한 테스트를 수행할 수 있습니다.
◐ 제한적이고 통제된 환경에서 모든 중요한 레이더 매개변수를 정확하고 반복적으로 테스트할 수 있습니다.
◐ 스펙트럼 분석기 및 전력계를 포함한 외부 테스트 액세서리와의 인터페이스.
◐ 외부 컴퓨터 또는 포함된 휴대용 수동 컨트롤러를 통해 쉽게 제어할 수 있습니다.

실내 운전 시험용
◐ 자동차가 앞을 달리는 것과 같은 현실적인 조건에서 차량 테스트에서 레이더의 기능을 확인할 수 있습니다.
◐ 송신기와 수신기 모두 레이더의 성능을 확인할 수 있습니다.

Specifications

일반적인
Item Details
평면의 편광 수평 기준(선택 가능)
레이저 조정 Class Ⅱ레이저, 600~700nm, 출력 전력 <1mW

Frequency
Model No. Frequency Range Occupied Bandwidth
ME7220A-24G 24 ~ 25GHz 300MHz
ME7220A-24G-11 24 ~ 29GHz 5GHz
ME7220A-76G 76 ~ 77GHz 1GHz
ME7220A-79G 76 ~ 81GHz 5GHz

타겟 시뮬레이션
Item Details
시뮬레이션 거리 5m ~ 300m (주문시 명시)
목표 시뮬레이션 속도 0 ~ ±300km/h
스피드 스텝 1km/h
RCS 50dB, 1dB 단계
