RCS08
RCS08 Quake-proof type Imaging Radar
- 제품설명내진형 영상레이더
- 제조사KEYCOM
- 원산지JAPAN
- 예상가격 견적문의
-
내진형 영상레이더
모델 번호 RCS08
모델 번호 RCS08
RCS를 거의 실시간으로 시각화할 수 있을 뿐만 아니라 이 시스템은 자동차에 설치할 수 있을 정도로 내진성이 있습니다.
레이더는 실제 충돌 회피 레이더가 거의 실시간으로 수신하도록 의도된 표적 물체로부터 반사 신호의 이미지를 생성합니다.
내진형으로 자동차 등 모바일 기기에 장착이 가능합니다.
새로운 모델(RCS11, FMCW형) 이 출시되었으며 RCS11의 내진(진동) 방지 옵션으로 내진 기능을 구현할 수 있습니다.
특징
◐ 3D 이미지로 대상 물체를 모니터링할 수 있습니다.
◐ 내진구조로 차량과 같이 움직이는 물체에 장착이 가능합니다.
◐ 외장 SSD를 사용하여 연속 10시간의 데이터를 저장할 수 있습니다.
주요 응용
◐ RCS(Radar Criss Sectuin) 측정
◐ 실제 충돌 회피 레이더가 거의 실시간으로 수신하도록 의도된 목표물로부터 반사 신호의 이미지를 생성할 수 있는 자동차용 레이더
◐ 침입자 감시, 이동 표적 감시(주변 전체 감시 옵션 가능)
◐ 레벨 게이지
◐ 유체 흐름 분석

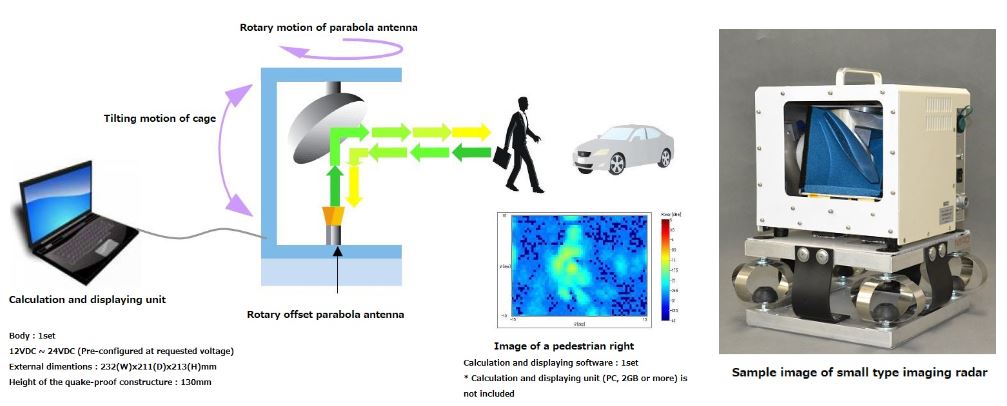

구성 및 이미지
Specifications
Frequency | 76.5GHz |
전송 출력 | +10dBm 이하 |
레이더 시스템 | 펄스 레이더 |
방위각 검출각 | 33° |
방위각 분해능 | 0.5° |
감도(RCS10dBsm에서) | 50m |
거리 분해능 | 15cm |
깊이 해상도 | 1m |
Display | • 이미지 • 물체 또는 관심 영역(ROI)의 RCS • 지정된 영역의 깊이 |
Data Storage | • 2D 데이터(이미지 업데이트 속도로 획득) • 3D 데이터(HDDr 필요. 2D 이미지 획득 시간의 10배 필요) |
고도 감지 각도 20° 고도 각도 단계 2° 이미지 업데이트 속도 0.9초 고도 각도 단계 0.5° 이미지 업데이트 속도 4초 |
|
고도 감지 각도 10° 고도각 단계 1° 이미지 업데이트 속도 0.8초 고도각 단계 0.5° 이미지 업데이트 속도 2초 |
|
고도검출각 5° 고도각스텝 0.5° 영상갱신속도 0.7초 |
|
고도 감지 각도 0° 이미지 업데이트 속도 0.1초 |
