EES-13

EES-13 Emblem/Radar cover Evaluation System

  • 제품설명엠블렘/레이더 커버 평가 시스템 [1-way, 반사 감쇠]
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
엠블렘/레이더 커버 평가 시스템[1-way, 반사 감쇠]

모델 번호 EES-13

특징

이 시스템은 엠블럼 또는 레이더 커버의 전체 표면(왕복 전송 감쇠) 및 반사 감쇠를 특별히 측정할 수 있습니다.
주파수는 VNA를 통해 유연하게 조정할 수 있습니다.
자세한 내용은 다음과 같습니다.

(1)평행빔(샘플의 전체 표면을 측정)
◐ 반사 감쇠
◐ 전송 감쇠(편도/왕복)

(2)빔 스폿(샘플에서 약 ø50mm 측정)
◐ 반사 감쇠
◐ 전송 감쇠(편도/왕복)

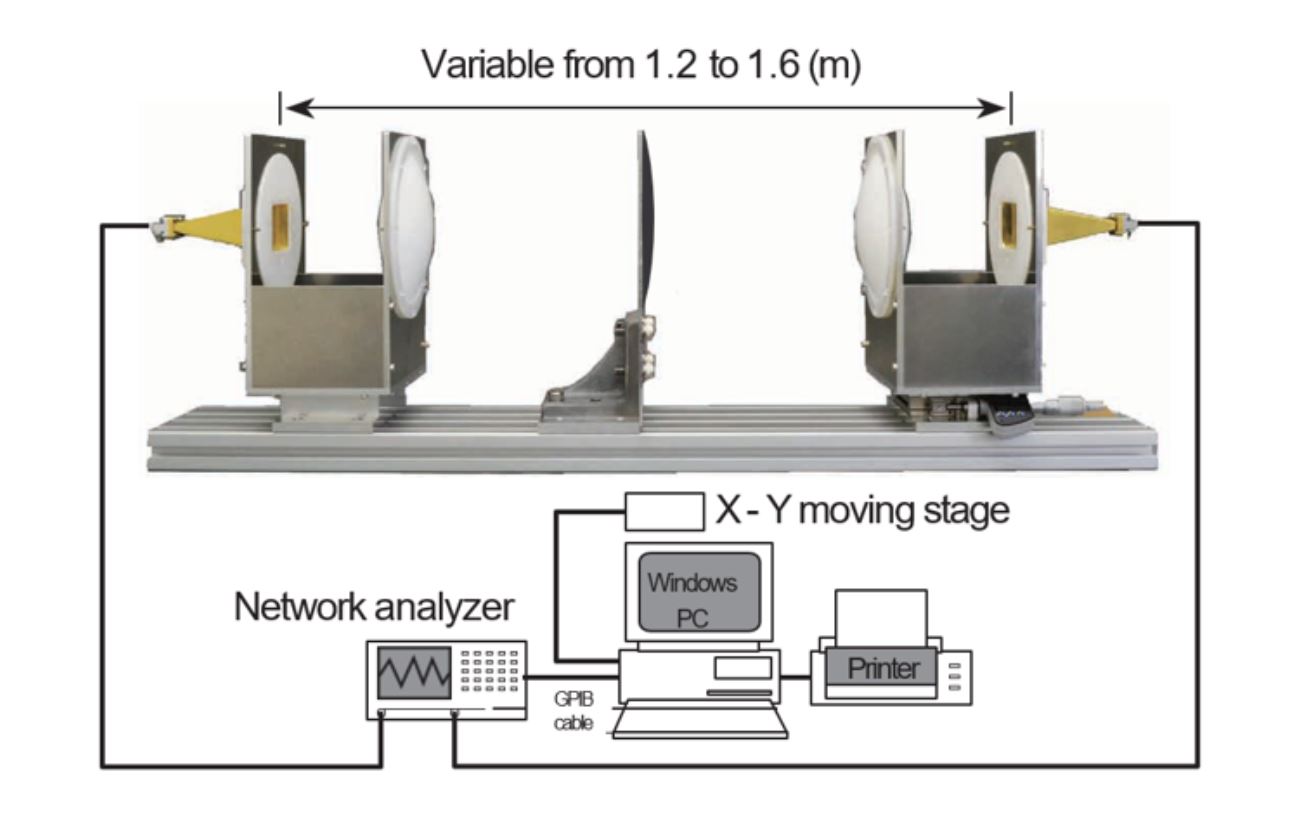

구성



Specifications

Item Specification
Frequency 24 ~ 81(GHz), 벡터 네트워크 분석기 사양에 따라 다름
분석 소프트웨어 반사 감쇠 및 전송 감쇠(단방향, 왕복)를 수평축의 주파수 함수로 나타냅니다.

*다음 품목은 포함되지 않습니다(추가구매요망).
벡터 네트워크 분석기,측정용 PC,엠블럼 등 샘플 고정용 베이스

[옵션]

Part No. Details
SMS-01 샘플 X - Y 이동 스테이지

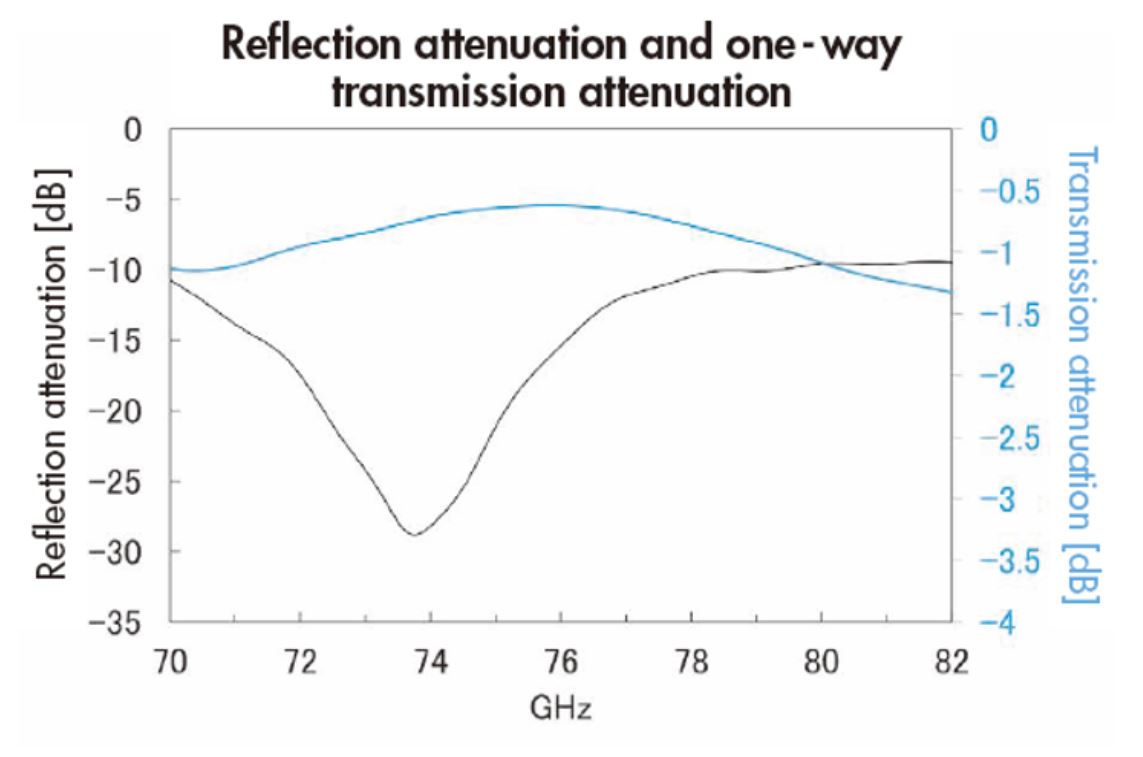

데이터 예
