RCS10
RCS10 Millimeter Wave Cover Beam Tilt Distribution
- 제품설명밀리미터파 커버 빔 기울기 분포 측정 시스템
- 제조사KEYCOM
- 원산지JAPAN
- 예상가격 견적문의
-
밀리미터파 커버 빔 기울기 분포 측정 시스템
모델 번호 RCS10(EES-20)
모델 번호 RCS10(EES-20)
특징
장거리 레이더 센서는 일반적으로 자동차 엠블럼 뒤에 설치됩니다.
레이더 전파의 효율적이고 효과적인 전송을 위해서는 레이더가 엠블럼을 통과할 때 빔 틸팅과 전송 손실을 최소화해야 합니다.
이 시스템은 레이더 영상을 통해 2D 영상으로 빔 기울기 상태를 확인하는 데 사용할 수 있습니다.
개요
엠블럼 레이더(자동차 엠블럼 뒤에 충돌 방지 레이더)를 배치할 때 엠블럼의 전송 감쇠 및 기울기 각도(굽힘 각도)를 줄여야 합니다. 이 시스템은 이미징 레이더로 시각화합니다.

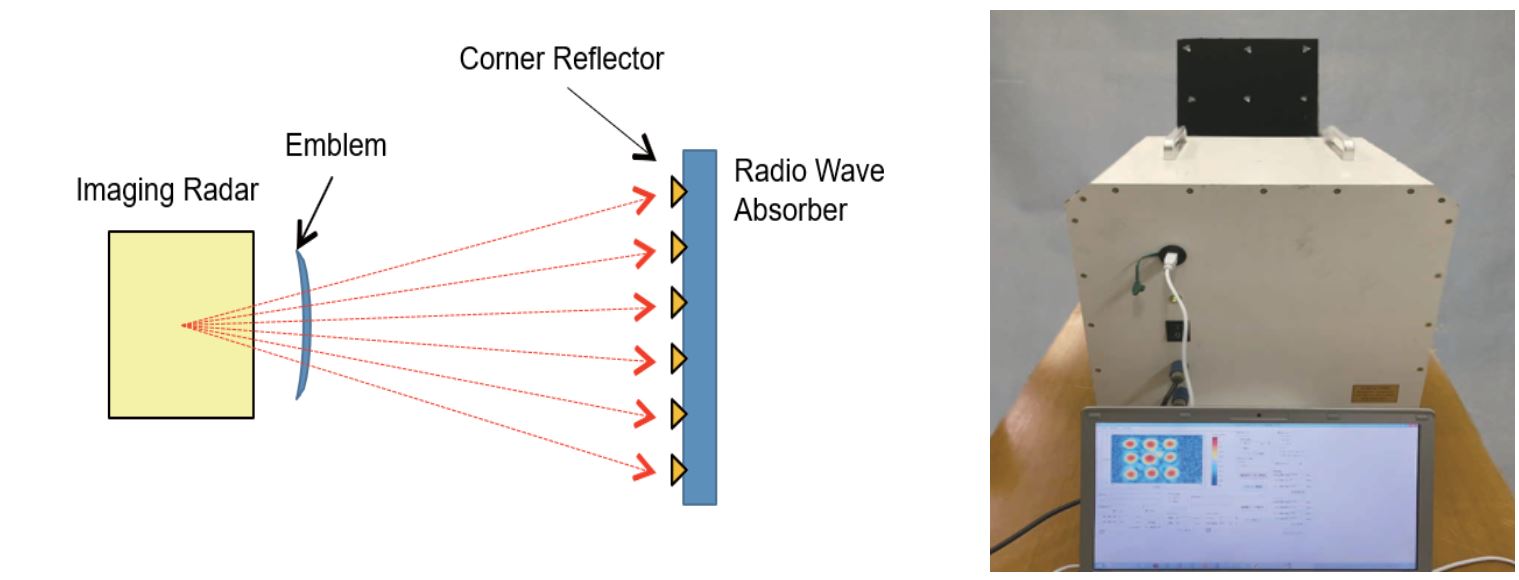

구성

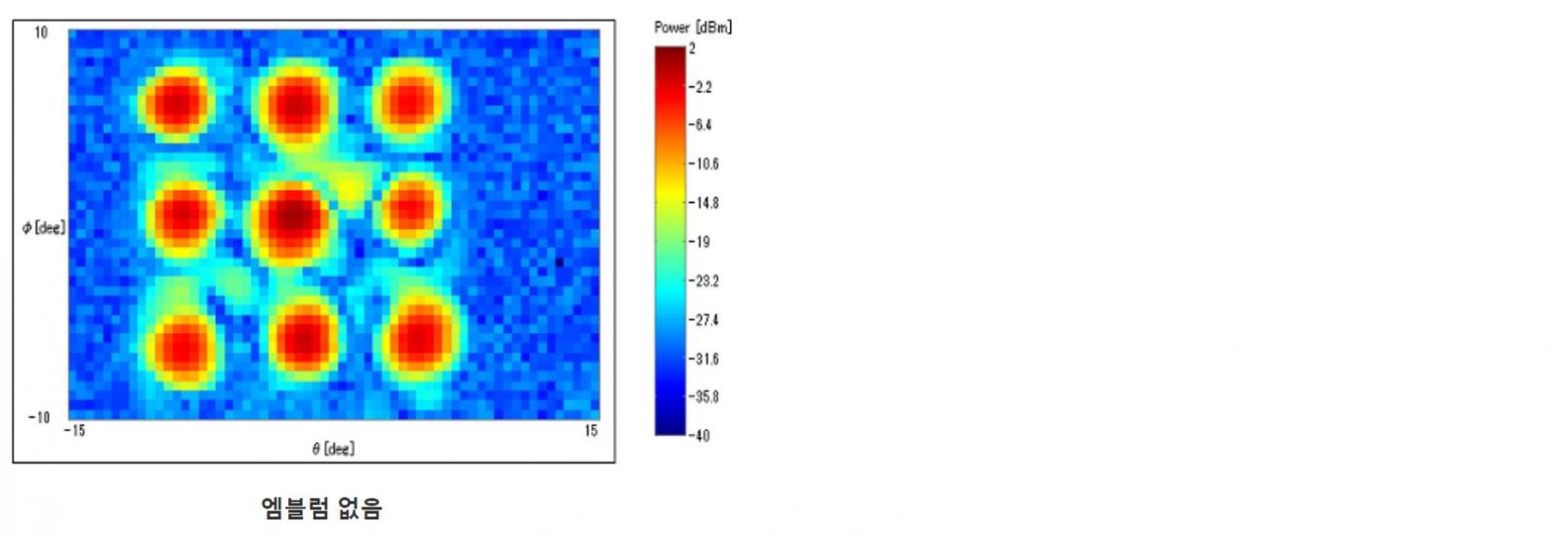

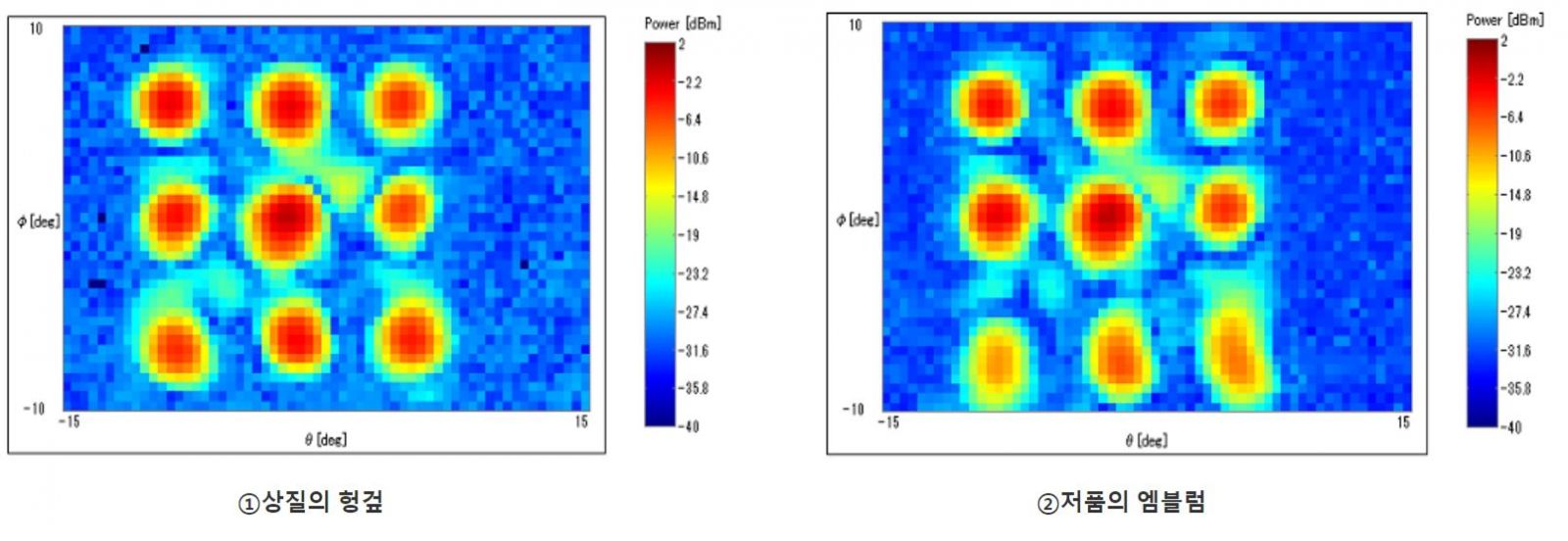

측정 예(2D 이미지)
Specification
측정항목 | 위상 전송 감쇠 | 미리 결정된 기준에서 벗어나는 정도를 색상별로 표시 |
측정 주파수 | 76.5GHz, 79GHz | 중심 주파수 |
측정 범위 | 수평(X축) 방향: ±15° 수직(Z축) 방향: ±10° |
측정 피치: 0.5° |
전원 공급 장치 | AC100V/16A(최대) |
