RCS01 Compact Range RCS Measurement System-01

  • 제품설명소형 범위, 근거리/원거리 변환 RCS 측정 시스템-01
  • 제조사KEYCOM
  • 원산지JAPAN
  • 예상가격 견적문의
소형 범위, 근거리/원거리 변환 RCS 측정 시스템-01

모델 번호 RCS01

◐ 마스트에 부착된 측정 안테나는 EI 방향으로 이동이 가능하며, 소형 레인지 안테나가 송신하는 평면파를 대상물에 반사되어 근거리에서 수신합니다.
◐ 대상의 Az 방향 회전 운동으로 전방위 측정이 가능합니다.
◐ 컴팩트 레인지 안테나의 중앙면에 수신 안테나를 배치하여 모노스태틱 측정이 가능하며, 중앙면에서 떨어진 안테나로 바이스태틱 측정도 가능합니다.
◐ 수신된 데이터는 수학적으로 원거리 필드로 변환되어 RCS 및 이미지를 생성합니다.
◐ 카세그레인 안테나를 통합하여 모노스태틱 뿐만 아니라 바이스태틱 RCS도 측정할 수 있습니다.

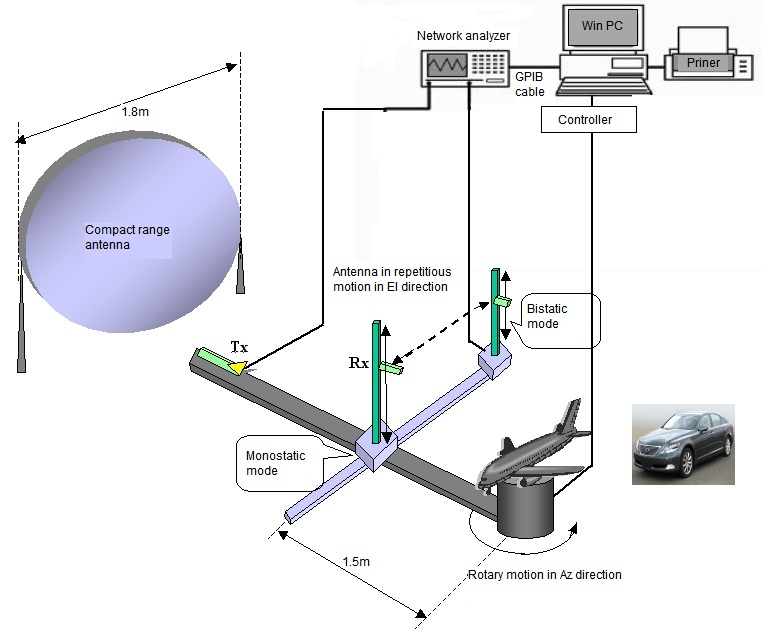

구성

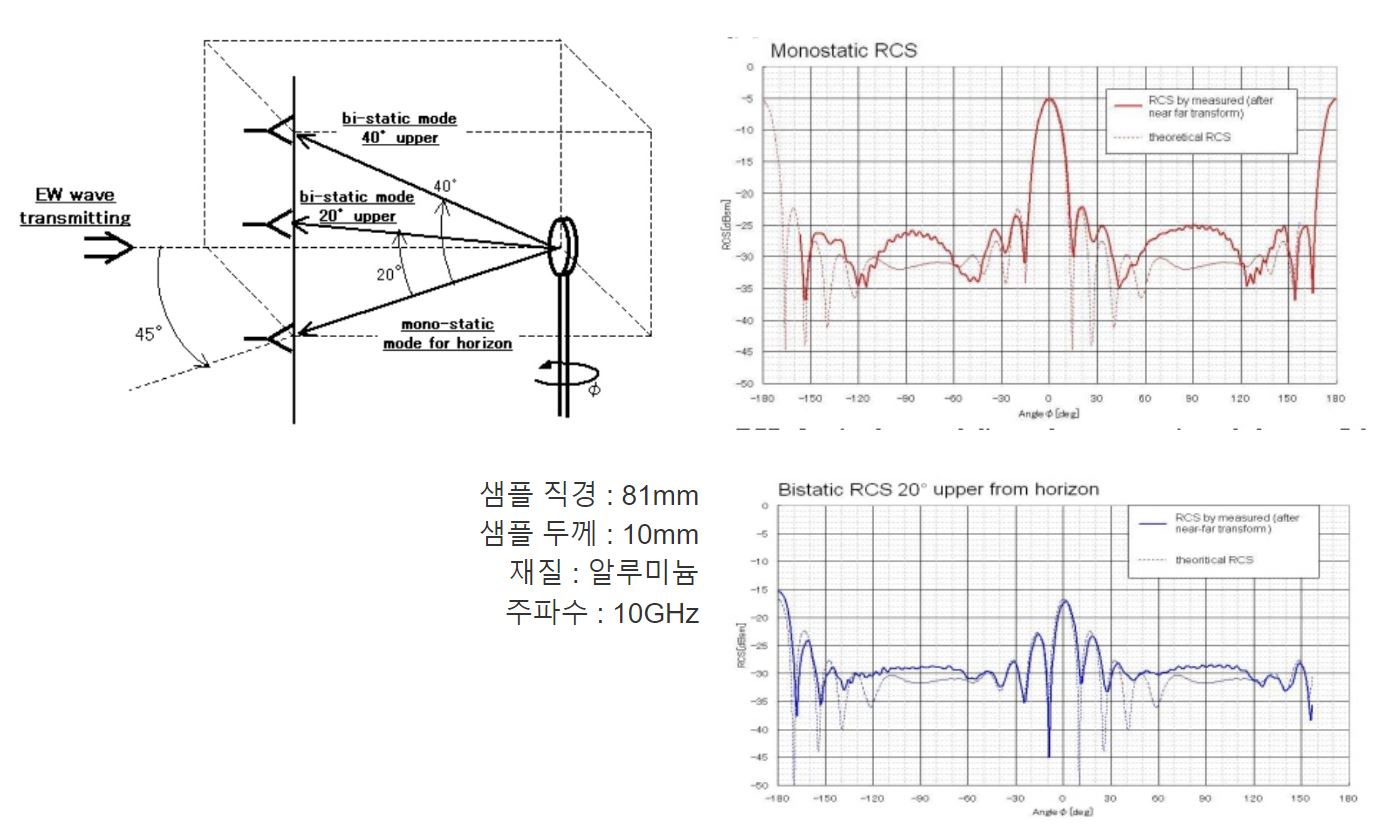

측정 예

Specifications

Item Details
소형 범위 안테나 φ1.8m
견본 최대 φ1m
주파수 범위 1.7GHz ~ 26.5GHz
로터리 스테이지 360°, 0.1° 피치
R x Movement 방위각 1m, 고도 1m, 수동

모델 번호.

Name Model Remark
소형 범위 안테나 CRA-01, 1set φ1.8m, 샘플: φ1m
기계적 구조 및 컨트롤러 RCSCONT-01, 1세트 회전: 360°, 0.1° 피치
방위각: 1000m,
고도: 1000m, 수동
안테나
(동축 도파관 변환기, 혼 안테나, 프로브 안테나 포함)		 AK430(1.7~2.6CHz)
AK284(2.6~3.95CHz)
AK187(3.95~5.85CH)
AK137(5.85~8.2CHz)
AK90(8.2~12.4CHz)
AK62(12.4~26.set) AK62(12.4~18CHz)
측정 동축 케이블 CM06B-APC2.9(m)APC2.9(m)-3m, 2개
GPIB 인터페이스 GP-01, 1set
근거리/원거리 필드 변환 소프트웨어 DMP-02120517-06, 1set XY 좌표, 극좌표 표시기

필요 : 벡터 네트워크 분석기, Windows PC(메모리 1GB 이상, CPU Pentium4 3.0GHz 이상, OS Mmicrosoft Windows XP SP3 이상)
