WaveRunner 9000

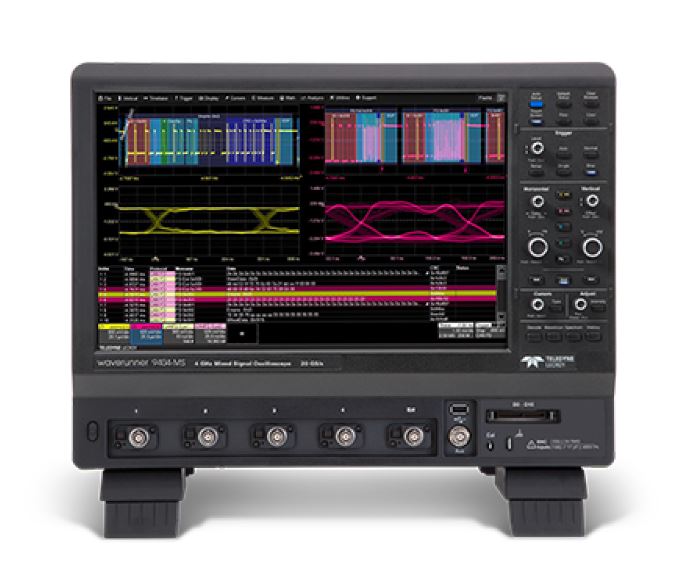

WaveRunner 9000 Oscilloscopes
- 제품설명WaveRunner 9000 오실로스코프는 업계에서 가장 광범위하고 심층적인 도구 모음을 갖추고 있어 믿을 수 없을 정도로 강력하며, OneTouch가 포함된 MAUI는 측정 설정을 엄청나게 쉽게 만들어 통찰력을 얻는 데 더 빠른 시간을 제공합니다.
- 제조사Teledyne LeCroy
- 원산지USA
- 예상가격 견적문의
PRODUCT
◐ WaveRunner 9054 (500MHz 대역폭, 4개의 입력 채널, 2채널 샘플 속도에서 20GS/s)◐ WaveRunner 9104 (1GHz 대역폭, 4개 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9104-MS (1GHz 대역폭, 4+16 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9254 (2.5GHz 대역폭, 4개의 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9254-MS (2.5GHz 대역폭, 4+16 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9254M (2.5GHz 대역폭, 4개 입력 채널, 2채널 샘플 속도에서 40GS/s)
◐ WaveRunner 9254M-MS (2.5GHz 대역폭, 4+16 입력 채널, 2채널 샘플 속도에서 40GS/s)
◐ WaveRunner 9404 (4GHz 대역폭, 4개 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9404-MS (4GHz 대역폭, 4+16 입력 채널, 2채널 샘플 속도에서 20GS/s)
◐ WaveRunner 9404M (4GHz 대역폭, 4개 입력 채널, 2채널 샘플 속도에서 40GS/s)
◐ WaveRunner 9404M-MS (4GHz 대역폭, 4+16 입력 채널, 2채널 샘플 속도에서 40GS/s)
Overview
주요 특징들
◐ 500MHz ~ 4GHz 대역폭
◐ 최대 40GS/s의 샘플 속도
◐ 15.4인치 정전식 터치 스크린
◐ 원터치로 MAUI
◐ 강력하고 깊은 도구 상자
◐ 탁월한 직렬 데이터 도구
◐ 1.25GS/s의 16개 디지털 채널
◐ 거대한 적용 오프셋 범위
◐ 선택적 애플리케이션 패키지
원터치로 MAUI
MAUI - 가장 진보된 사용자 인터페이스를 통해 오실로스코프의 모든 기능을 손끝에서 바로 사용할 수 있습니다. 터치용으로 설계되고 간편함을 위해 제작되었으며 문제를 해결할 수 있도록 제작되었습니다. OneTouch가 포함된 MAUI는 드래그, 드롭 및 플릭을 통합하여 오실로스코프 작동에서 탁월한 효율성을 제공합니다. MAUI 에 대해 자세히 알아보십시오 .강력하고 깊은 도구 상자

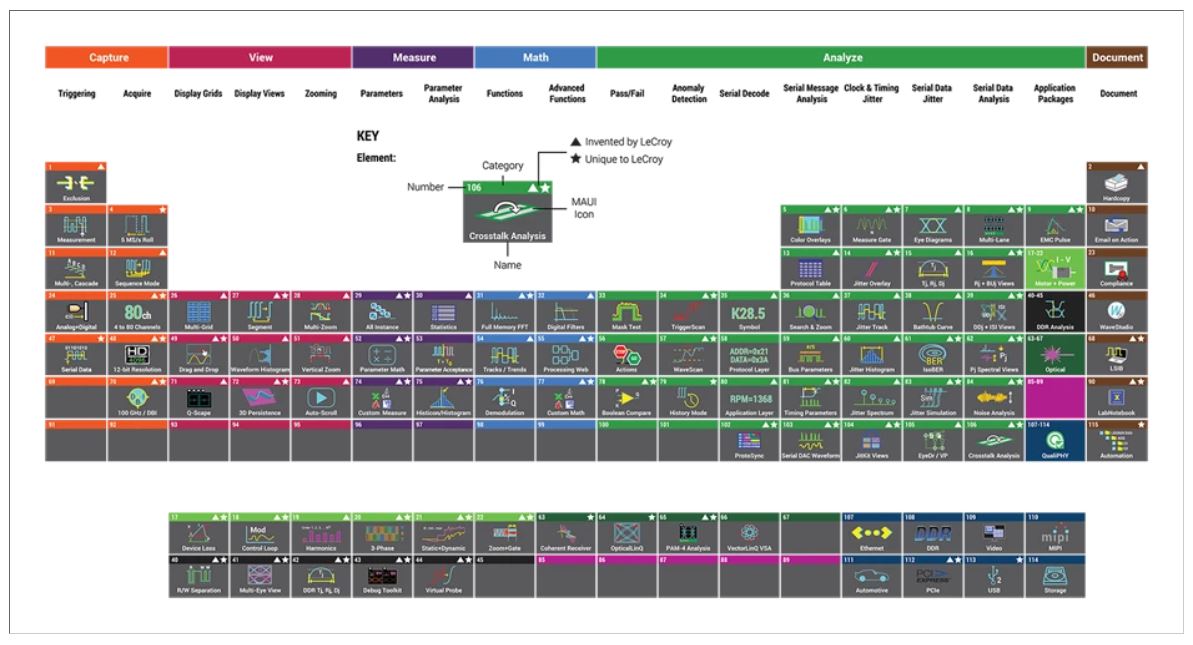

당사의 파형 분석 도구 및 애플리케이션 패키지는 비할 데 없는 통찰력을 제공합니다. 오실로스코프 도구의 주기율표 에서 자세히 알아보십시오 . 강력하고 심층적인 도구 상자와 최대 64Mpts/ch 획득 메모리 및 동급 최강의 마더보드인 Intel® CoreTM i5-6500 Quad(코어), 3.2GHz, 최대 16GB RAM을 결합하십시오.탁월한 직렬 데이터 도구
업계 최고의 직렬 디코더를 사용하여 최대 29개의 표준을 지원합니다. 대부분은 고성능 트리거, 검증 효율성을 위한 고유한 측정 및 그래프 도구(소프트웨어 직렬 DAC 포함), 아이 다이어그램 및 물리 계층 테스트 도구와 함께 제공됩니다. teledynelecroy.com/tdme 에서 자세히 알아보십시오 . 가장 완벽한 직렬 데이터 분석 도구(SDAIII) 세트에 액세스하여 아이 다이어그램을 형성하고 지터를 Tj, Rj, Dj 이상으로 분해합니다.강력한 혼합 신호 기능

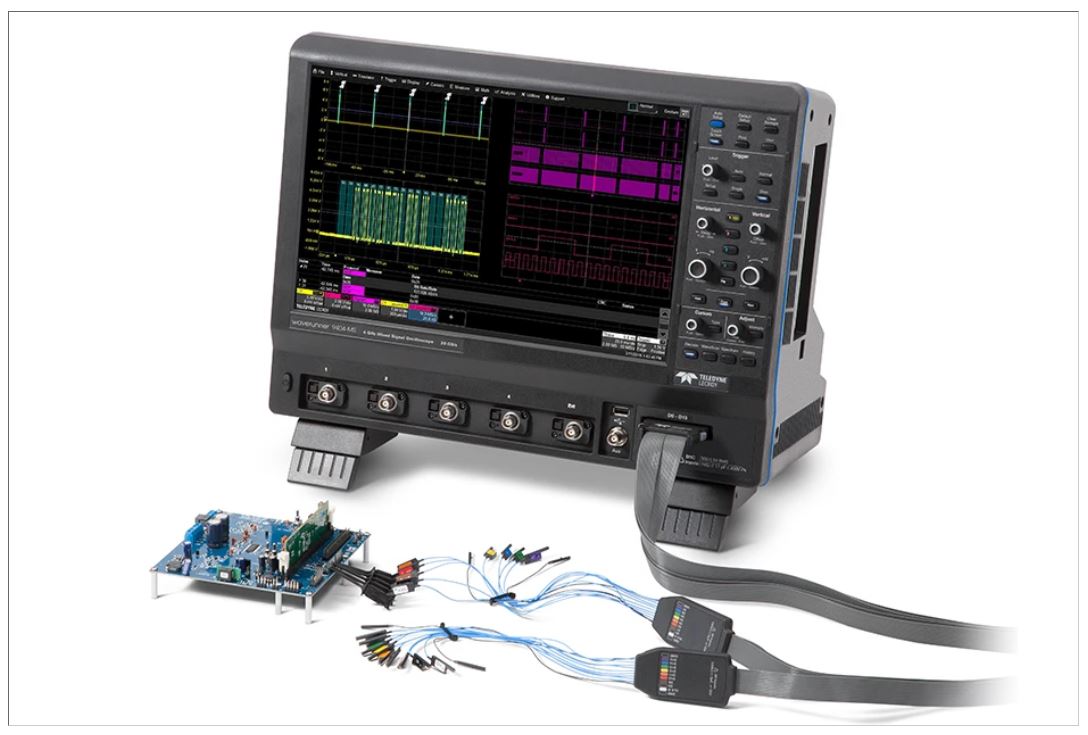

Teledyne LeCroy의 WaveRunner 9000-MS 혼합 신호 오실로스코프는 WaveRunner 9000의 고성능 아날로그 채널과 16개 디지털 입력의 유연성을 결합합니다. 또한 다양한 트리거링 및 디코딩 옵션을 통해 WaveRunner 9000-MS를 올인원 아날로그, 디지털, 직렬 디버그 기계로 전환할 수 있습니다.거대한 적용 오프셋 범위
16비트 오프셋 DAC는 20mV/div에서 ±10V 오프셋, 5mV/div에서 ±4V, 최고 감도(1mV/div)에서 놀라운 ±1.6V 오프셋을 허용합니다. 이렇게 크게 적용된 오프셋을 사용하면 DC 또는 센서 신호에서 작은 신호 변동(예: 리플, 노이즈, 과도 간섭)을 쉽게 수집하고 볼 수 있습니다. 또한 Teledyne LeCroy의 많은 고전압 프로브에 대해 확장된 오프셋 범위를 제공합니다.
최대 샘플 속도 및 메모리를 위한 "M" 모델
업계 최고의 40GS/s 샘플 속도로 상승 시간이 가장 빠른 신호의 경우에도 세부적인 에지 재구성이 가능합니다. 긴 메모리를 사용하면 더 긴 타임베이스에서 최대 샘플 속도를 유지할 수 있습니다. 64Mpts 메모리는 고속 직렬 데이터 버스에서 장기간 동작을 디버깅하는 데 이상적입니다.

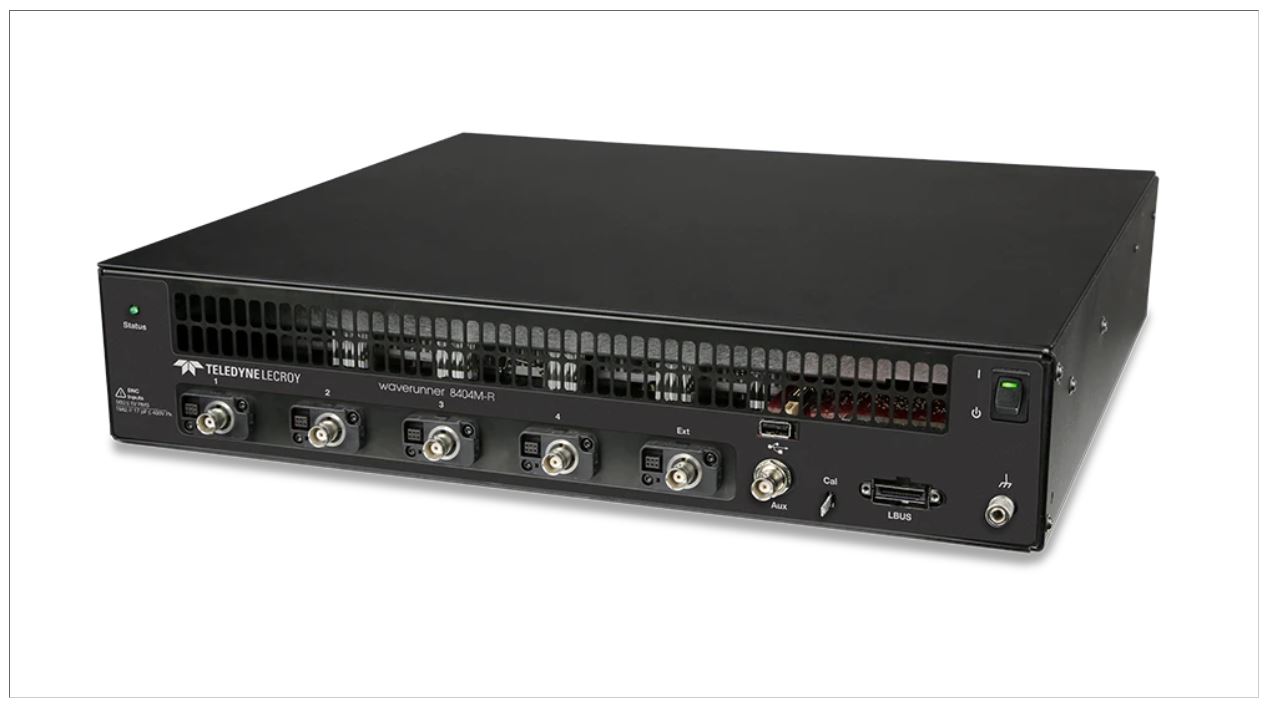

WaveRunner 8000-R 2U 폼 팩터 모델
WaveRunner 8104-R , WaveRunner 8254M-R 및 WaveRunner 8404M-R 오실로스코프는 WaveRunner 9000 획득 시스템을 활용하여 편리한 로우 프로파일 폼 팩터에 고성능, 4GHz 오실로스코프를 제공합니다.Specification
| Bandwidth | 500 MHz ~ 4 GHz |
| Memory | 16 Mpts ~ 128 Mpts |
| Max Memory | 128 Mpts |
| Input Channels | 4 |
| Max Sampling Rate | 20 GS/s ~ 40 GS/s |
| Resolution | 8-bit |
