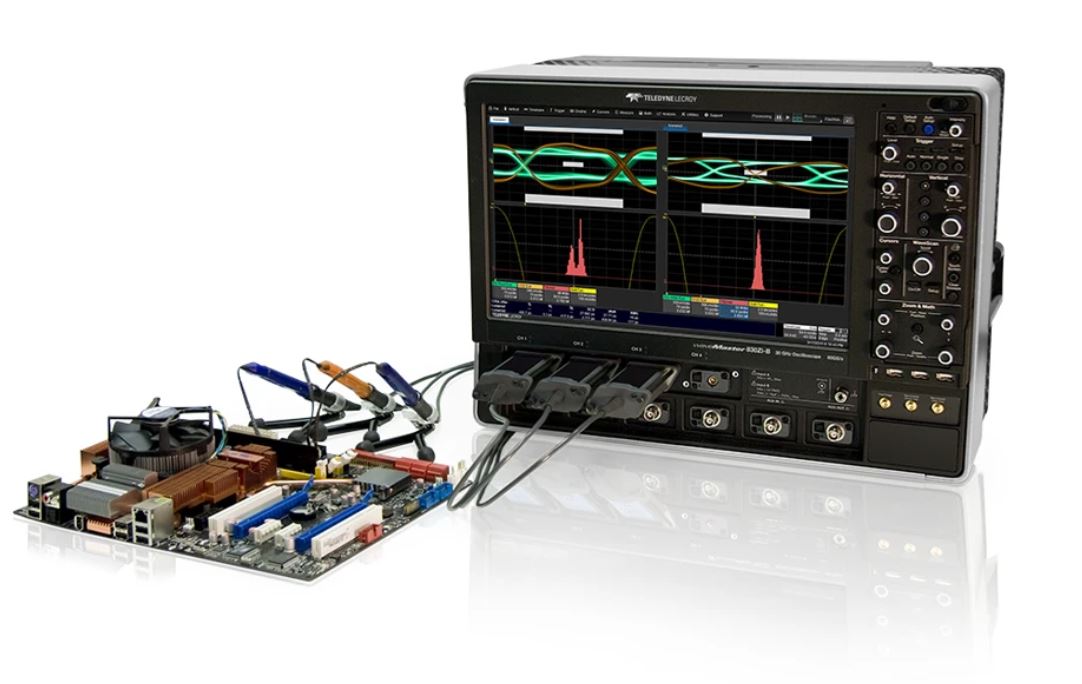

WaveMaster / SDA 8 Zi-B

WaveMaster / SDA 8 Zi-B

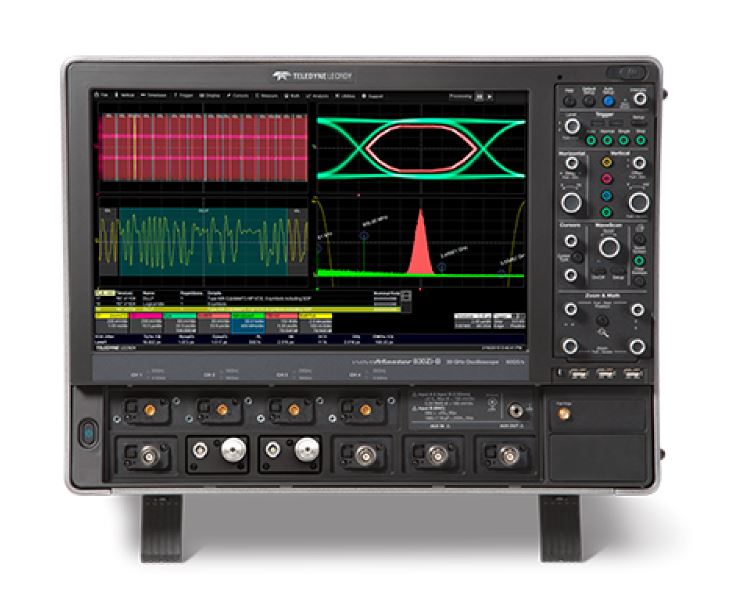

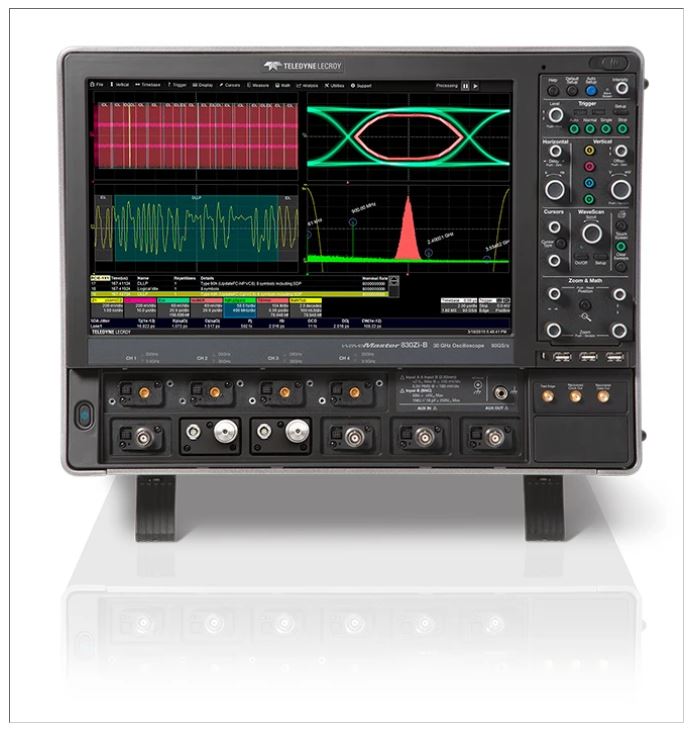

  • 제품설명WaveMaster 8 Zi-B 오실로스코프는 시리얼 데이터 링크 분석 및 DDR 테스트에 필요한 대역폭과 분석 툴을 포함하고 있습니다. 범용 테스트와 시리얼 링크 및 DDR 테스트 전용 분석장비로 사용할 수 있습니다.
  • 제조사Teledyne LeCroy
  • 원산지USA
  • 예상가격 견적문의
 PRODUCT

◐ WaveMaster 804Zi-B (4GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ WaveMaster 806Zi-B (6GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ WaveMaster 808Zi-B (8GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ WaveMaster 813Zi-B (13GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ WaveMaster 816Zi-B (16GHz 대역폭, 4개 입력 채널, 80GS/s 최대 샘플 속도)
◐ WaveMaster 820Zi-B (20GHz 대역폭, 4개 입력 채널, 80GS/s 최대 샘플 속도)
◐ SDA 804Zi-B (4GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ SDA 806Zi-B (6GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ SDA 808Zi-B (8GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ SDA 813Zi-B (13GHz 대역폭, 4개 입력 채널, 40GS/s 최대 샘플 속도)
◐ SDA 816Zi-B (16GHz 대역폭, 4개 입력 채널, 80GS/s 최대 샘플 속도)
◐ SDA 820Zi-B (20GHz 대역폭, 4개의 입력 채널, 80GS/s 최대 샘플 속도)


 Overview

주요 특징들
◐ 최대 20GHz 대역폭 및 80GS/s 샘플 속도
◐ 가장 진보된 오실로스코프 사용자 인터페이스
◐ 업계 유일의 진정한 하드웨어 14.1Gb/s 직렬 트리거
◐ 낮은 지터 측정 플로어 및 탁월한 타임베이스 안정성
◐ 종합적인 직렬 데이터 분석, 디버그, 검증 및 규정 준수 도구 세트
◐ 진정한 연결 및 프로빙 유연성을 위한 통합 50Ω 및 1MΩ 입력
◐ 타의 추종을 불허하는 분석 기능을 위한 통합 표준 및 맞춤형 측정 및 수학 기능
◐ 다중 레인 직렬 데이터 아이, 지터 및 누화 분석
◐ 실시간 디임베딩, 에뮬레이션 및 균등화

탁월한 성능
최대 20GHz 대역폭, 80GS/s 샘플 속도, 매우 안정적인 타임베이스 및 14.1Gb/s 직렬 트리거를 갖춘 WaveMaster 8 Zi-B는 오늘날의 고속 신호를 캡처할 수 있는 하드웨어 성능을 갖추고 있습니다.






혁신적인 사용성
WaveMaster 8Zi-B는 복잡한 문제를 해결하도록 설계된 정교한 기기입니다. 그러나 MAUI 사용자 인터페이스는 WaveMaster 8Zi-B의 15.3인치 고해상도 터치스크린과 함께 고급 분석을 쉽게 설정하고 사용할 수 있습니다. 평면 메뉴 구조는 가장 일반적인 도구를 가장 쉽게 접근할 수 있도록 합니다. 정교한 멀티 그리드 디스플레이는 구성하기 쉽습니다. 파형 디스플레이를 가리지 않고 수직, 수평 및 획득 설정 변경이 이루어집니다.



해결하기 위해 만든

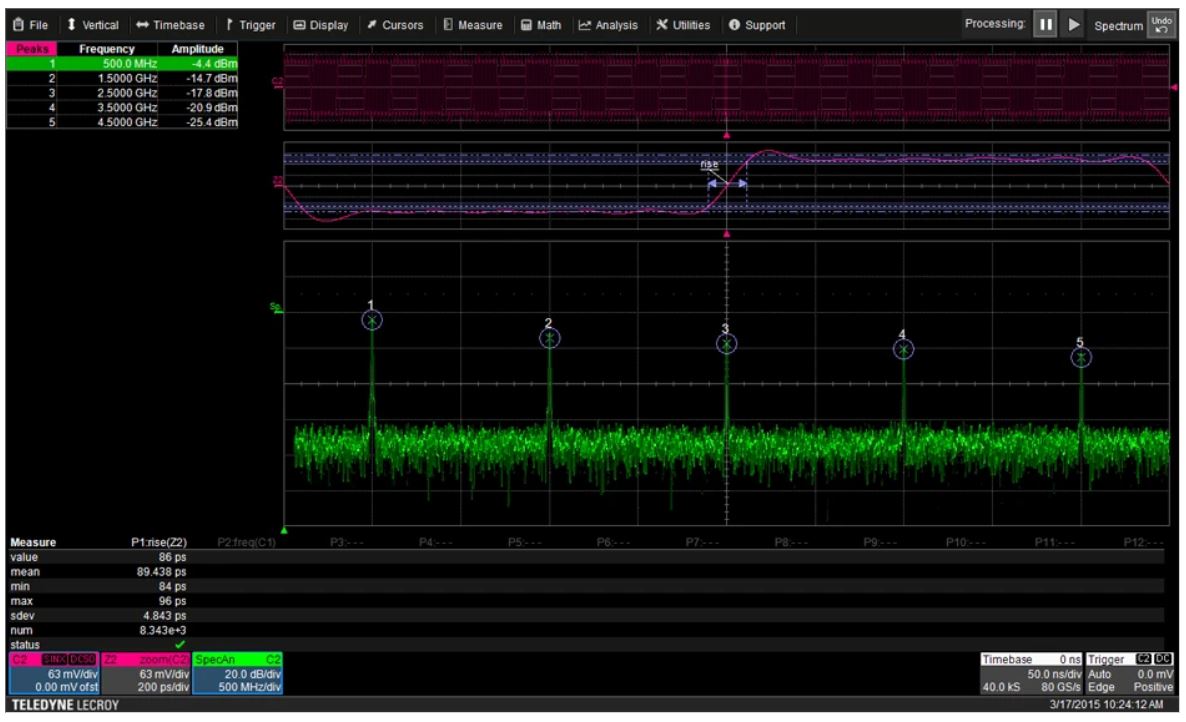

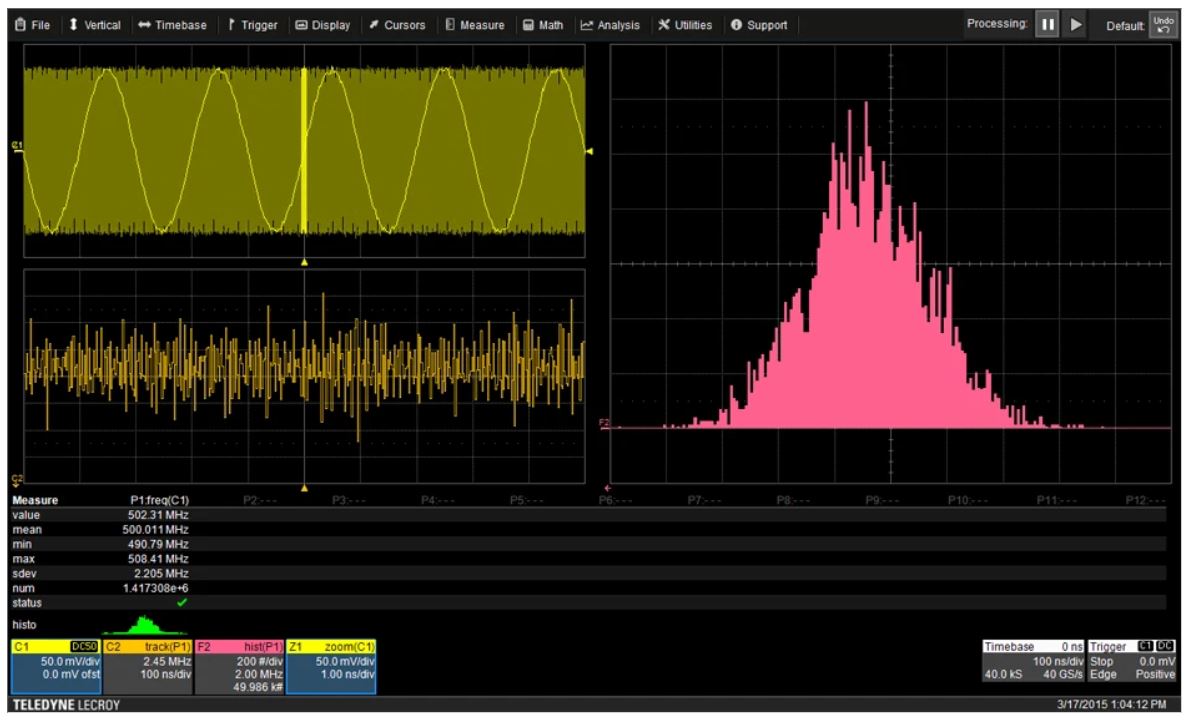

MAUI는 모든 오실로스코프 사용자 인터페이스 중 가장 긴밀하게 통합된 도구 세트를 제공합니다. 수집 전반에 걸쳐 측정된 매개변수를 추적하고, 더 긴 시간 척도에서 변동 추세를 파악하거나, 히스토그램을 사용하여 분포를 시각화 및 측정합니다. 여러 측정 및 수학 기능을 함께 연결하여 응용 프로그램에 대한 사용자 지정 분석 기능을 쉽게 만들 수 있습니다. 더 많은 사용자 정의를 위해 MATLAB과 같은 타사 프로그래밍 환경을 스코프의 처리 스트림에 직접 통합합니다.



간편한 디버그 및 검증

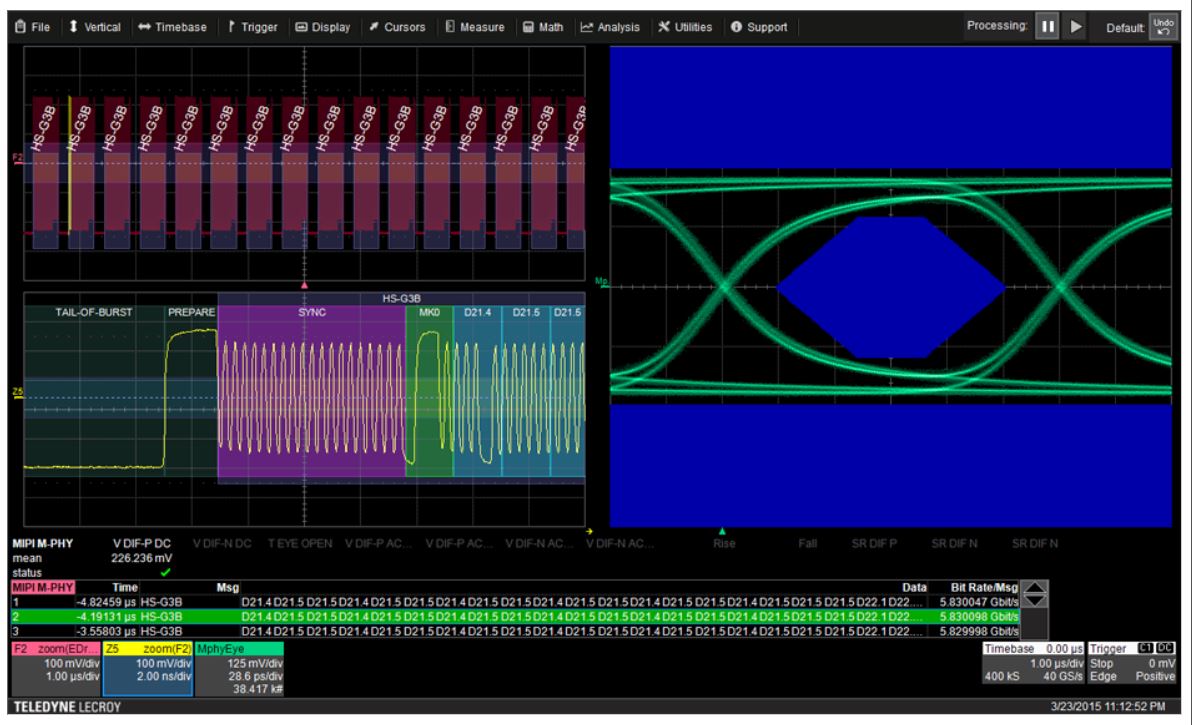

문제를 근본 원인과 연결하려면 종종 여러 도메인의 신호를 살펴봐야 합니다. WaveMaster 8Zi-B를 사용하면 아날로그 신호, 프로토콜 디코딩, 아이 다이어그램, 측정 매개변수 및 기타 관련 정보가 실시간으로 나란히 표시됩니다.




직렬 데이터 분석에 최적화된 구성
SDA 8 Zi-B 모델은 오늘날 가장 까다로운 직렬 데이터 애플리케이션을 처리하도록 특별히 구성되었습니다. SDA 8 Zi-B는 표준 메모리 깊이를 두 배로 늘렸을 뿐만 아니라 6.5Gb/s의 진정한 하드웨어 직렬 패턴 트리거와 NRZ에 대해 긴밀하게 통합되고 포괄적인 아이 다이어그램 및 지터 분석을 제공하는 SDAIII 코어 도구 세트와 함께 표준으로 제공됩니다. 신호.



SDAIII 도구 세트

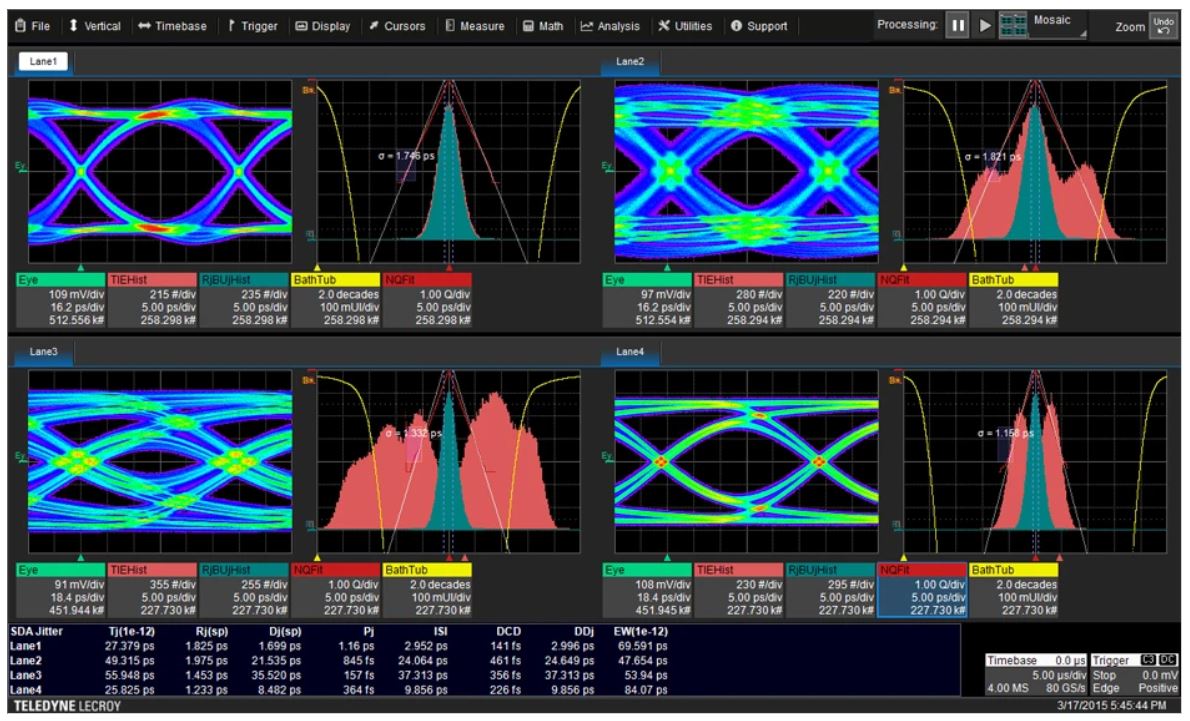

Teledyne LeCroy SDAIII-CompleteLinQ 직렬 데이터 분석 제품에는 다중 레인 아이 및 지터 분석, LaneScape™ 비교 모드, 수직 노이즈 측정 및 누화 분석 도구가 포함되어 있습니다. 이러한 기능은 다중 또는 단일 레인 직렬 데이터 시스템의 동작에 대한 가장 깊은 통찰력을 제공합니다.



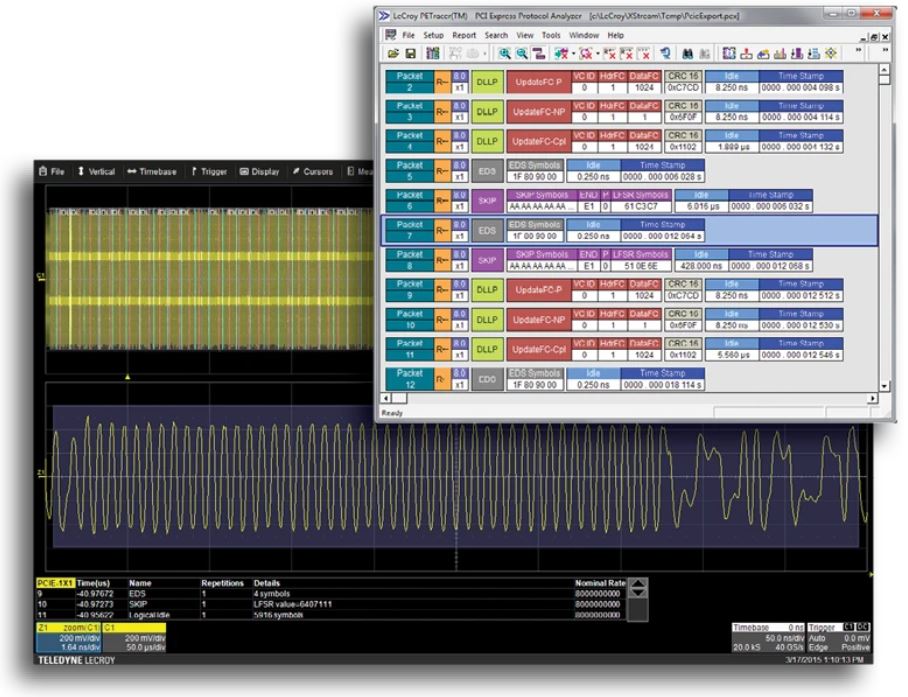

비트 수준에서 프로토콜 계층으로 디코딩
디코더는 20개 이상의 저속 및 고속 직렬 데이터 버스에 사용할 수 있습니다. 이 완전히 통합된 분석 도구는 수집된 아날로그 파형에 해당 디코딩된 데이터로 주석을 달 뿐 아니라 포괄적이고 내보낼 수 있는 디코딩 테이블을 제공합니다.

많은 표준에서 ProtoSync를 사용하면 훨씬 더 높은 수준의 프로토콜 스택에서 보기를 허용하여 물리적 계층 파형을 전체 트랜잭션 및 프로토콜 계층 분석에 연결합니다.



자동화된 규정 준수 테스트

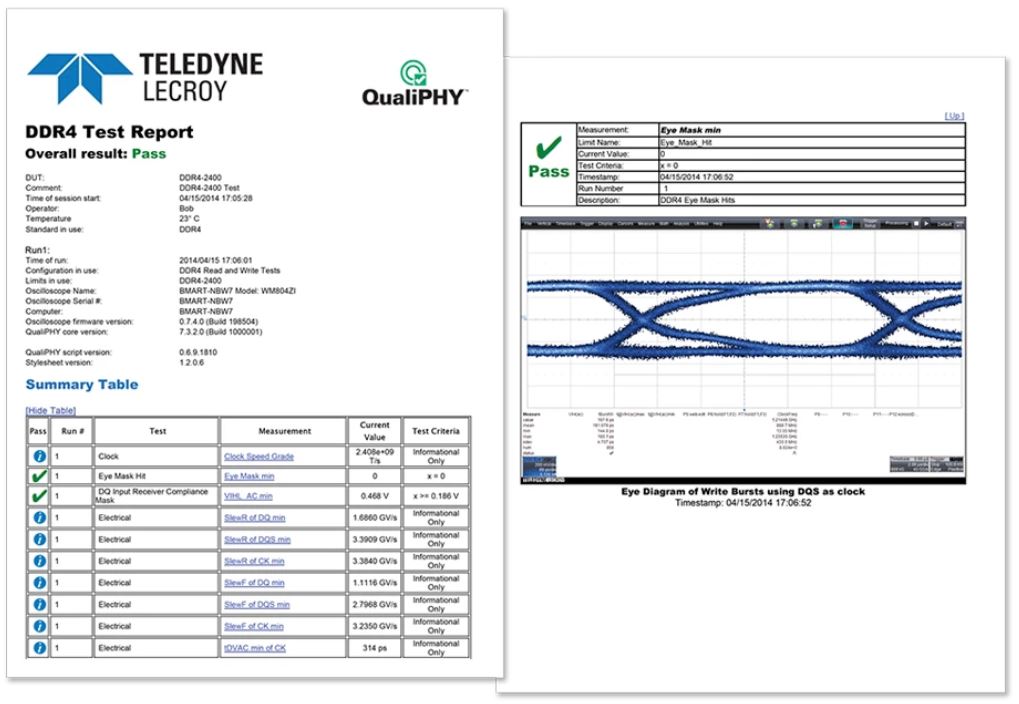

Teledyne LeCroy의 QualiPHY 소프트웨어를 사용하면 자동화된 적합성 테스트를 쉽게 수행하고 다음을 포함한 다양한 직렬 표준에 대한 포괄적인 테스트 보고서를 생성할 수 있습니다.





◐ PCI 익스프레스(1.0, 2.0, 3.0)
◐ USB1, USB2, USB 3.0, USB 3.1
◐ DDR2, LPDDR2, DDR3, LPDDR3, DDR4, LPDDR4
◐ SAS2, SAS3, SATA
◐ MIPI D-PHY, MIPI M-PHY
◐ 10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
◐ HDMI 1.4, HDMI 2.0, 디스플레이포트 1.2
◐ MOST50, MOST150, BroadR-Reach

Specification

Bandwidth 4 GHz ~ 20 GHz
Memory 32 Mpts ~ 512 Mpts
Max Memory 512 Mpts
Max Sampling Rate 80 GS/s
Input Channels 4
Resolution 8-bit
