T3DSO3000

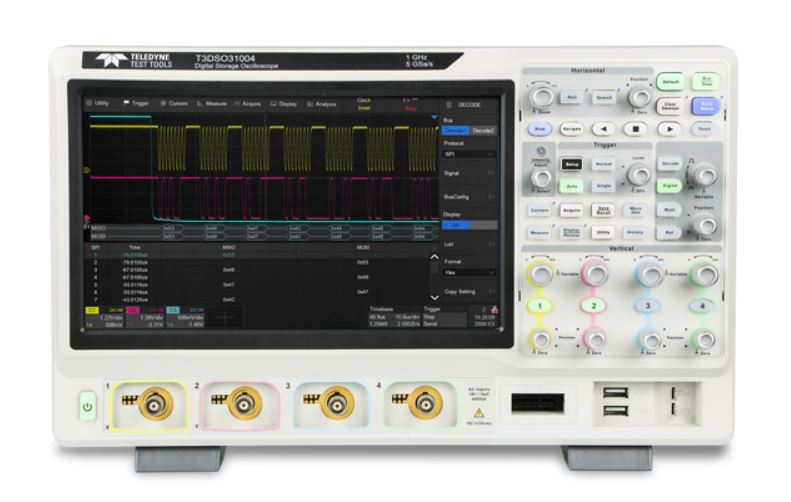

T3DSO3000 Series Oscilloscopes

  • 제품설명Teledyne 테스트 도구의 새로운 T3DSO3000 오실로스코프는 200MHz ~ 1GHz의 아날로그 대역폭 옵션이 있는 4채널 모델을 제공합니다. 각 모델은 5GSa/s의 최대 샘플링 속도와 하프 채널 모드에서 250Mpts의 최대 메모리 깊이를 제공합니다.
  • 제조사Teledyne LeCroy
  • 예상가격 견적문의
 PRODUCT

◐ T3DSO3204 (200MHz, 4개의 입력 채널, 5GS/s 인터리브, 250Mpts - 인터리브)
◐ T3DSO3354 (350MHz, 4개의 입력 채널, 5GS/s 인터리브, 250Mpts - 인터리브)
◐ T3DSO3504 (500MHz, 4개의 입력 채널, 5GS/s 인터리브, 250Mpts - 인터리브)
◐ T3DSO31004 (1GHz, 4개의 입력 채널, 5GS/s 인터리브, 250Mpts - 인터리브)






Overview

주요 특징들
◐ 200MHz, 350MHz, 500MHz 및 1GHz 대역폭.
◐ 최대 5GS/s의 샘플 속도.
◐ 긴 메모리 - 최대 125Mpts/Ch(250Mpts 인터리브).
◐ 10.1" 정전식 컬러 TFT-LCD 터치 스크린(1024 x 600).
◐ I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT 및 Manchester용 직렬 버스 디코더를 포함합니다.
◐ T3DSO1000-FGMOD-A 함수/임의 파형 발생기를 사용하는 10Hz ~ 25MHz의 보드 플롯 또는 T3AFG120 임의 함수 발생기를 사용하는 10Hz ~ 120MHz의 보드 플롯 측정을 포함합니다.
◐ 전력 분석 애플리케이션이 표준으로 포함되어 전력 품질, 전류 고조파, 돌입 전류, 스위칭 손실, 슬루율, 변조, 출력 리플, 켜기/끄기, 과도 응답, PSRR, 효율성을 측정합니다.
◐ 옵션 MSO-16개의 디지털 채널. 이것은 T3DSO3000 오실로스코프 시리즈에 혼합 신호 디버깅을 추가합니다.
◐ 25MHz 함수/임의 파형 발생기(옵션). 6가지 파형 유형(사인, 사각, 램프, 펄스, DC, 노이즈) 및 45개의 임의 파형. (옵션 T3DSO1000–FGMOD–A)
◐ 고급 트리거-에지, 슬로프, 펄스 폭, 창, 런트, 간격, 드롭아웃, 패턴, 비디오, 검증 및 직렬.
◐ 파형 캡처 속도는 최대 110,000wfm/s(일반 모드) 및 500,000wfm/s(시퀀스 모드)입니다.
◐ 연결성-다양한 인터페이스 유형: USB 호스트, USB 장치(USBTMC), LAN, 트리거 입력/출력

최대 250 Mpts의 레코드 길이
최대 250 Mpts(인터리브)의 레코드 길이를 통해 더 높은 샘플링 속도를 사용하여 더 많은 신호 세부 정보를 캡처할 수 있습니다. 그런 다음 하드웨어 기반 줌을 사용하여 관심 영역을 빠르게 확대할 수 있습니다.

고급 파형 캡처 속도
최대 500,000wfm/s(시퀀스 모드) 및 110,000wfm/s(표준 모드)의 파형 캡처 속도로 사용자는 글리치, 간헐적 이상 및 기타 낮은 확률 이벤트를 쉽게 캡처할 수 있습니다.

히스토리 모드
항상 활성화된 히스토리 모드는 최대 100,000개의 파형을 기록하여 사용자가 이전 수집을 뒤로 스크롤하여 과거 이벤트를 분석하고 이상 현상을 신속하게 찾을 수 있습니다. 직렬 디코딩, 확대/축소 및 커서 측정을 사용할 수 있습니다.

고급 수학 기능
2개의 Math 트레이스는 더하기, 빼기, 곱하기, 나누기, FFT, 통합, 미분, 제곱근 및 공식 편집기를 지원하여 파형 특성에 대한 빠른 통찰력을 제공합니다.

구역 트리거
각각을 교차 또는 비 교차로 정의하는 최대 2개의 영역을 설정합니다. 조건이 충족되면 트리거가 발생합니다. Zone Trigger는 고급 트리거링을 단순화하는 데 도움이 됩니다.

256단계 명암 등급 및 색온도 표시
이 기능은 변조된 파형을 보고 변경하는 데 이상적입니다. 색온도 디스플레이는 드물게 발생하는 파형을 파란색으로 표시하고 가장 자주 발생하는 파형을 빨간색으로 표시하는 노이즈와 지터를 명확하게 보여줍니다.

시퀀스 모드
세그먼트 메모리 모드는 빠른 이벤트를 연속적으로 빠르게 캡처하기 위해 메모리 세그먼트에 최대 100,000개의 파형을 저장할 수 있습니다. 시퀀스 모드를 고급 트리거와 결합하여 희귀한 이벤트를 분리합니다. 히스토리 기능을 사용하여 모든 세그먼트를 재생할 수 있습니다.

자동 측정
50개 이상의 매개변수와 히스토그램, 통계, 확대/축소, 게이팅, 수학, 추세, 이력 및 참조 기능에 대한 자동 측정 기능.

에레스 모드
ERES(Enhanced Resolution) 기능은 선형 평균 필터를 사용하여 일반 평균화가 작동하지 않는 단일 수집 파형의 파형 노이즈를 줄임으로써 숨겨진 파형 세부 정보를 나타냅니다. ERES 수집 모드는 하드웨어 기반이므로 파형을 더 빠른 속도로 캡처할 수 있습니다.

16 디지털 채널/MSO(옵션)
MSO 옵션은 T3DSO3000에 16개의 디지털 채널을 추가하여 사용자가 혼합 신호 디버그 환경에서 디지털 및 아날로그 파형을 트리거하고 수집할 수 있도록 합니다.

브라우저 제어
내장 웹 서버를 사용하면 단일 브라우저 웹 페이지에서 T3DSO3000 오실로스코프를 제어할 수 있습니다. 이것은 사용자에게 원격 모니터링 및 문제 해결을 위한 사용하기 쉽고 친숙한 브라우저 기반 원격 제어 인터페이스를 제공합니다.

Specification

Bandwidth 200 MHz ~ 1 GHz
Memory 125 Mpts ~ 250 Mpts
Max Memory 250 Mpts
Input Channels 4
Max Sampling Rate 5 GS/s
Resolution 8-bit
