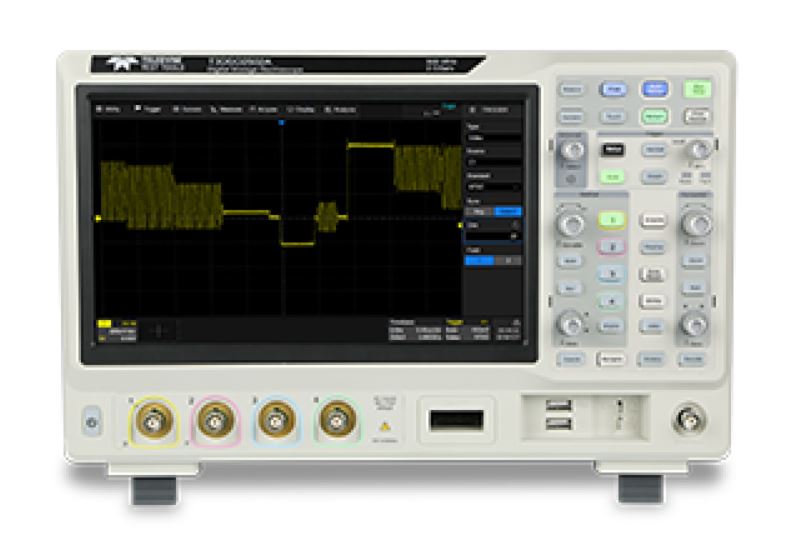

T3DSO2000A Series Oscilloscopes

  • 제품설명Teledyne Test Tools T3DSO2000A 오실로스코프에는 100MHz ~ 500MHz의 아날로그 대역폭 옵션이 있는 2채널 및 4채널 모델이 있습니다. 각 모델은 2GSa/s의 최대 샘플 속도와 하프 채널 모드에서 200Mpts의 최대 메모리 깊이를 제공합니다.
  • 제조사Teledyne LeCroy
  • 예상가격 견적문의
PRODUCT

◐ T3DSO2104A (100MHz, 4개의 입력 채널, 2GS/s 인터리브, 200Mpts - 인터리브)
◐ T3DSO2204A (200MHz, 4개의 입력 채널, 2GS/s 인터리브, 200Mpts - 인터리브)
◐ T3DSO2354A (350MHz, 4개의 입력 채널, 2GS/s 인터리브, 200Mpts - 인터리브)
◐ T3DSO2502A (500MHz, 2개 입력 채널 또는 350MHz, 4개 채널, 2GS/s 인터리브, 200Mpts - 인터리브)






Overview

주요 특징들
◐ 100MHz, 200MHz, 300MHz, 350MHz 및 500MHz 대역폭.
◐ 최대 2GS/s의 샘플 속도.
◐ 긴 메모리 - 최대 100Mpts/Ch(200Mpts 인터리브).
◐ 10.1" 밝은 정전식 컬러 TFT-LCD 터치 스크린(1024 x 600).
◐ I2C, SPI, UART, CAN, LIN 직렬 버스 트리거 및 디코드 옵션이 표준으로 제공됩니다.
◐ 옵션 MSO - 16개의 디지털 채널. 이것은 오실로스코프에 혼합 신호 디버깅을 추가합니다.
◐ 50MHz 펑션/임의 파형 발생기(6개의 내장 파형이 표준으로 포함됨).
◐ 전력 분석 애플리케이션이 표준으로 포함되어 있습니다.
◐ 50MHz 함수/임의 파형 발생기를 사용하여 10Hz ~ 50MHz의 보드 플롯을 표준으로 사용하거나 T3AFG500 임의 함수 발생기(옵션)를 사용하여 10Hz ~ 500MHz를 사용할 수 있습니다.
◐ 고급 트리거 – 에지, 슬로프, 펄스 폭, 창, 런트, 간격, 시간 초과(드롭아웃), 패턴 및 비디오.
◐ 파형 시퀀스 레코더 – 최대 90,000개의 파형을 기록하고 재생합니다. 사용자가 파형 기록에서 발생한 변경 사항을 재생할 수 있습니다.
◐ 연결성 – 대용량 저장, 인쇄 및 PC 제어를 위한 USB와 LAN. 이러한 도구를 사용하면 외부 분석 및 보고 목적으로 데이터와 스크린샷을 빠르게 내보낼 수 있습니다.

최대 200 Mpts의 레코드 길이
최대 200 Mpts의 레코드 길이를 통해 더 높은 샘플링 속도를 사용하여 더 많은 신호 세부 사항을 캡처할 수 있습니다. 그런 다음 하드웨어 기반 줌을 사용하여 관심 영역을 빠르게 확대할 수 있습니다.

고급 파형 캡처 속도
최대 500,000wfm/s(시퀀스 모드) 및 120,000wfm/s(표준 모드)의 파형 캡처 속도로 사용자는 글리치, 간헐적 이상 및 기타 낮은 확률 이벤트를 쉽게 캡처할 수 있습니다.

히스토리 모드
항상 활성화된 히스토리 모드는 최대 90,000개의 파형을 기록하므로 사용자는 이전 수집을 스크롤하여 과거 이벤트를 관찰하고 이상 현상을 빠르게 찾을 수 있습니다.

고급 수학 기능
표준 수학 연산에는 파형 특성에 대한 빠른 통찰력을 위한 더하기, 빼기, 곱하기, 나누기, FFT, 통합, 미분 및 제곱근이 포함됩니다. 이는 고객에게 파형 및 측정에서 결과를 추출할 수 있는 도구를 제공합니다.

256단계 명암 등급 및 색온도 표시
이 기능은 변조된 파형을 보고 변경하는 데 이상적입니다. 색온도 표시는 자주 발생하지 않는 파형을 파란색으로 표시하고 가장 자주 발생하는 파형을 빨간색으로 표시하여 노이즈와 지터를 명확하게 보여줍니다.

시퀀스 모드
세그먼트 메모리 모드는 빠른 펄스를 연속적으로 빠르게 캡처하는 최대 90,000개의 파형을 저장할 수 있습니다. 시퀀스 모드를 고급 트리거와 결합하여 희귀한 이벤트를 분리합니다. 히스토리 기능을 사용하여 모든 세그먼트를 재생할 수 있습니다.

종합 통계 기능
5개의 매개변수에 대한 매개변수 통계 데이터를 동시에 표시할 수 있습니다. 통계 측정에는 현재 값, 평균값, 최소값, 최대값, 표준 편차 및 측정 횟수가 포함됩니다.

에레스 모드
Eres(Enhanced Resolution) 모드는 선형 평균 필터를 사용하여 단일 수집 파형에서도 파형 노이즈를 줄임으로써 숨겨진 파형 세부 정보를 표시합니다.

완벽한 연결
연결에는 외부 트리거 입력, 통과/실패 및 트리거 출력, USB 장치(USBTMC), 원격 제어용 LAN(VXI-11) 및 Kensington Lock 보안 지점이 포함됩니다.

Specification

Bandwidth 100 MHz ~ 500 MHz
Memory 70 Mpts ~ 200 Mpts
Max Memory 200 Mpts
Input Channels 2,4
Max Sampling Rate 2 GS/s
Resolution 8-bit
