T3DSO1000/1000A

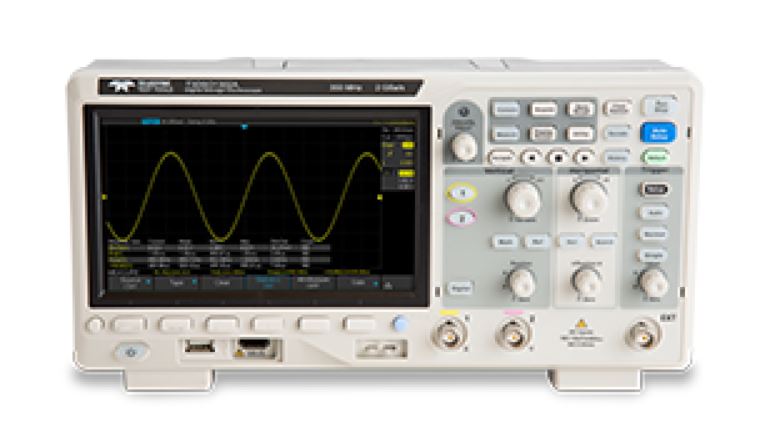

T3DSO1000/1000A Series Oscilloscopes
- 제품설명Teledyne Test Tools의 새로운 T3DSO1000/1000A 오실로스코프는 2채널 및 4채널 모델을 제공합니다. 2채널 모델은 100MHz, 200MHz 또는 350MHz 대역폭, 최대 2GSa/s의 최대 샘플 속도 및 최대 28Mpts의 샘플 메모리를 갖춘 단일 ADC로 제공됩니다.
- 제조사Teledyne LeCroy
- 예상가격 견적문의
PRODUCT
◐ T3DSO1102 (100MHz, 2개의 입력 채널, 1GS/s 인터리브, 7Mpts/Ch)◐ T3DSO1202A (200MHz, 2개의 입력 채널, 2GS/s 인터리브, 14Mpts/Ch)
◐ T3DSO1104 (100MHz, 4개의 입력 채널, 1GS/s 인터리브, 7Mpts/Ch)
◐ T3DSO1302A (350MHz, 2개의 입력 채널, 2GS/s 인터리브, 14Mpts/Ch)
◐ T3DSO1204 (200MHz, 4개의 입력 채널, 1GS/s 인터리브, 7Mpts/Ch)
Overview
주요 특징들
◐ 100MHz, 200MHz 및 350MHz 대역폭
◐ 모델에 따라 최대 2GS/s의 샘플 속도
◐ 긴 메모리 - 모델에 따라 최대 14 Mpts/Ch(28 Mpts 인터리브)
◐ 7인치 밝은 TFT LCD(800 x 480)
◐ 직렬 버스 트리거 및 디코드 표준 - I2C, SPI, UART, RS232, CAN, LIN을 통해 사용자가 오실로스코프에서 직접 직렬 버스 디버그 가능
◐ 옵션 MSO - 오실로스코프에 혼합 신호 디버깅을 추가 하는 16개의 디지털 채널 (T3DSO1102 제외)
◐ 고급 트리거 - 에지, 기울기, 펄스 폭, 창, 런트, 간격, 시간 초과(드롭아웃), 패턴
◐ 파형 시퀀스 레코더 - 최대 80,000개의 파형을 기록하고 재생합니다. 사용자가 파형 기록에서 발생한 변경 사항을 재생할 수 있습니다.
◐ 연결성 - 대용량 저장, 인쇄 및 PC 제어를 위한 USB 및 빠른 데이터 전송을 위한 LAN
모델에 따라 최대 28 Mpts의 레코드 길이
최대 28Mpts의 하드웨어 기반 Zoom 기술을 사용하여 사용자는 오버샘플링하여 더 높은 해상도에서 더 긴 시간을 캡처하고 줌 기능을 사용하여 각 신호 내에서 더 자세한 정보를 볼 수 있습니다.
우수한 샘플링 속도
2채널 시리즈에는 모델에 따라 1 GSa/s 또는 2 GSa/s ADC가 있습니다. 모든 채널이 활성화되면 각 채널의 최대 샘플 속도는 모델에 따라 500Msa/s 또는 1GSa/s입니다. ADC당 단일 채널이 활성화되면 모델에 따라 샘플 속도가 1GSa/s 또는 2GSa/s입니다. 4채널 시리즈에는 2개의 1GSa/s ADC가 있습니다. 모든 채널이 활성화되면 각 채널의 최대 샘플 속도는 500MSa/s입니다. ADC당 단일 채널이 활성화되면 샘플 속도는 1GSa/s입니다.
고급 파형 캡처 속도
최대 400,000wfm/s(시퀀스 모드)의 파형 캡처 속도로 오실로스코프는 비정상적이거나 가능성이 낮은 이벤트를 쉽게 캡처할 수 있습니다.
차세대 고속 디스플레이 기술
◐ 파형 캡처 속도는 최대 100,000wfm/s(일반 모드) 및 400,000wfm/s 시퀀스 모드입니다.
◐ 256 레벨 강도 그레이딩 및 컬러 디스플레이 모드 지원 최대 28 Mpts의 레코드 길이
수학 함수
FFT, 덧셈, 뺄셈, 곱셈, 나눗셈, 적분, 미분, 제곱근으로 파형 및 측정에서 결과를 빠르게 추출할 수 있습니다.
256단계 명암 등급 및 색온도 표시
새로운 디스플레이 기술은 빠른 재생률을 제공합니다. 결과 강도 등급 트레이스는 더 많은 빈도로 발생하는 이벤트에 대해 더 밝고 이벤트가 더 적은 빈도로 발생할 때 어두워집니다.
자동 측정
측정 통계, 확대/축소, 게이팅, 수학, 기록 및 참조 기능을 포함하는 최대 38개의 매개변수.
히스토리 파형(히스토리) 모드 및 세그먼트 수집(시퀀스)
히스토리 기능을 사용하여 최근에 트리거된 이벤트를 재생합니다. 세그먼트 메모리 수집은 트리거 이벤트를 여러(최대 80,000) 메모리 세그먼트에 저장합니다. 각 세그먼트는 트리거된 파형을 저장하고 각 프레임에 타임스탬프를 표시합니다.
게이트 및 줌 측정
Gate 및 Zoom 측정을 통해 사용자는 파형 데이터 분석 및 통계의 임의 간격을 지정할 수 있습니다. 이는 유효하지 않거나 관련 없는 데이터로 인해 발생할 수 있는 측정 오류를 방지하여 측정의 유효성과 유연성을 크게 향상시킵니다.
다중 인터페이스 유형
USB 호스트, USB 장치(USB-TMC), LAN, Trigger Out을 통해 외부 분석을 위한 데이터와 보고서용 화면 이미지를 저장할 수 있습니다.
Specification
| Bandwidth | 100 MHz ~ 350 MHz |
| Memory | 7 Mpts ~ 28 Mpts |
| Max Memory | 28 Mpts |
| Input Channels | 2,4 |
| Max Sampling Rate | 2 GS/s |
| Resolution | 8-bit |
