Differential Probes HVD3000A

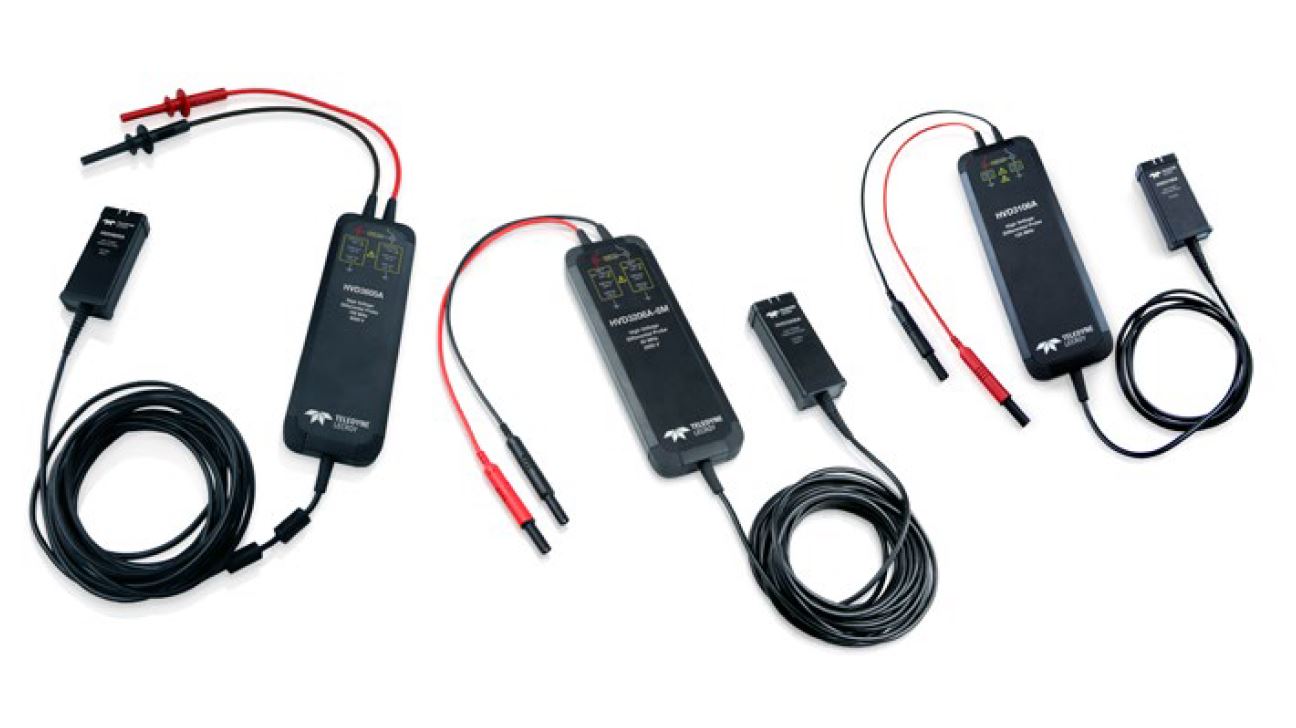

High Voltage Differential Probes HVD3000A

  • 제품설명고전압 차동 프로브는 넓은 주파수 범위(최대 400MHz)에 걸쳐 높은 CMRR을 제공하여 잡음이 많은 높은 공통 모드 전력 전자 환경에서 발견되는 측정 문제를 단순화합니다. 프로브의 설계는 사용하기 쉽고 안전하고 정밀한 고전압 부동 측정을 가능하게 합니다.
  • 제조사Teledyne LeCroy
  • 예상가격 견적문의
 PRODUCT

High Voltage Differential Probes



◐ HVD3102A - 1kV, 25 MHz High Voltage Differential Probe with Auto Zero Disconnect
◐ HVD3102A-NOACC - 1kV, 25 MHz High Voltage Differential Probe without tip Accessories and with Auto Zero Disconnect
◐ HVD3106A - 1kV, 120 MHz High Voltage Differential Probe with Auto Zero Disconnect
◐ HVD3106A-NOACC - 1kV, 120 MHz High Voltage Differential Probe without tip Accessories and with Auto Zero Disconnect
◐ HVD3106A-6M - 1kV, 80 MHz High Voltage Differential Probe with 6m cable and Auto Zero Disconnect
◐ HVD3206A - 2kV, 120 MHz High Voltage Differential Probe with Auto Zero Disconnect
◐ HVD3206A-6M - 2kV, 80 MHz High Voltage Differential Probe with 6m cable and Auto Zero Disconnect
◐ HVD3220 - 2kV, 400 MHz High Voltage Differential Probe
◐ HVD3605A - 6kV, 100 MHz High Voltage Differential Probe with Auto Zero Disconnect
◐ AP031 - 700 V, 25 MHz High-Voltage Differential Probe (÷10, ÷100)

Overview

HVD3000A 시리즈 고전압 차동 프로브는 120/240V 스위치 모드 전원 공급 장치에서 600V 클래스 및 5kV 전기 장치에 이르기까지 모든 응용 분야를 포괄합니다. 아래 표에는 테스트 중인 특정 장치를 기반으로 한 권장 프로브 모델 목록이 나와 있습니다.

Device Under Test Recommended Model Safety Class Bandwidth Cable Length Tip Accessories Included
120 V/240 V Half-Bridge Circuit Topologies HVD3102A 1 kV 25 MHz 2 m Yes
HVD3102A-NOACC 1 kV 25 MHz 2 m No
HVD3106A 1 kV 120 MHz 2 m Yes
HVD3106A-NOACC 1 kV 120 MHz 2 m No
HVD3220 1.5 kV 400 MHz 2 m Yes
380 V - 600 V Class Electrical Apparatus HVD3106A 1 kV 120 MHz 2 m Yes
HVD3106A-NOACC 1 kV 120 MHz 2 m No
HVD3106A-6M 1 kV 80 MHz 6 m Yes
HVD3220 1.5 kV 400 MHz 2 m Yes
Solar PV Inverter HVD3106A 1 kV 120 MHz 2 m Yes
HVD3206A 1.5 kV 120 MHz 2 m Yes
HVD3206A-6M 1.5 kV 80 MHz 6 m Yes
HVD3220 1.5 kV 400 MHz 2 m Yes
5 kV Electrical Apparatus HVD3605A 6 kV 100 MHz 6 m Yes
