DL-ISO / HVFO

High Voltage Optically Isolated Probes DL-ISO/HVFO

PRODUCT

High Voltage Optically Isolated Probes

◐ DL03-ISO - High Voltage Optically Isolated Probe, 350 MHz Bandwidth. Includes soft-carrying case.
◐ DL07-ISO - High Voltage Optically Isolated Probe, 700 MHz Bandwidth. Includes soft-carrying case.
◐ DL10-ISO - High Voltage Optically Isolated Probe, 1 GHz Bandwidth. Includes soft-carrying case.
◐ DL-ISO-2V-TIP - DL-ISO 2 Vpp MMCX Tip
◐ DL-ISO-10V-TIP - DL-ISO 10 Vpp MMCX Tip
◐ DL-ISO-40V-TIP - DL-ISO 40 Vpp MMCX Tip
◐ DL-ISO-200V-TIP - DL-ISO 200 Vpp MMCX Tip
◐ DL-ISO-M2S - DL-ISO MMCX-Square Pin Adapter
◐ HVFO108 - High Voltage Fiber Optic Probe, 150 MHz Bandwidth. Includes soft-carrying case. Requires attenuating tip (ordered separately). Includes Qty. 1 1m Fiber Optic Cable.
◐ HVFO100-1X-TIP-U - HVFO10X +/-1V (1x Attenuation) Universal Tip Accessory
◐ HVFO100-5X-TIP-U - HVFO10X +/-5V (5x Attenuation) Universal Tip Accessory
◐ HVFO100-10X-TIP-U - HVFO10X +/-10V (10x Attenuation) Universal Tip Accessory
◐ HVFO100-20X-TIP-U - HVFO10X +/-20V (20x Attenuation) Universal Tip Accessory
◐ HVFO100-40X-TIP-U - HVFO10X +/-40V (40x Attenuation) Universal Tip Accessory

주요 특징들
◐ GaN 및 SiC 장치에 이상적
◐ 최고의 시스템 정확도
◐ 가장 빠른 상승 시간
◐ 높은 CMRR - 160dB


  DL-ISO HVFO
대역폭 1GHz 150MHz
입력 전압 범위 2 ~ 2500V 2 ~ 40V
Ideal for GaN/SiC Si
Common Mode Range 60kV 35kV
DC 정확도 1.5% 2.5%

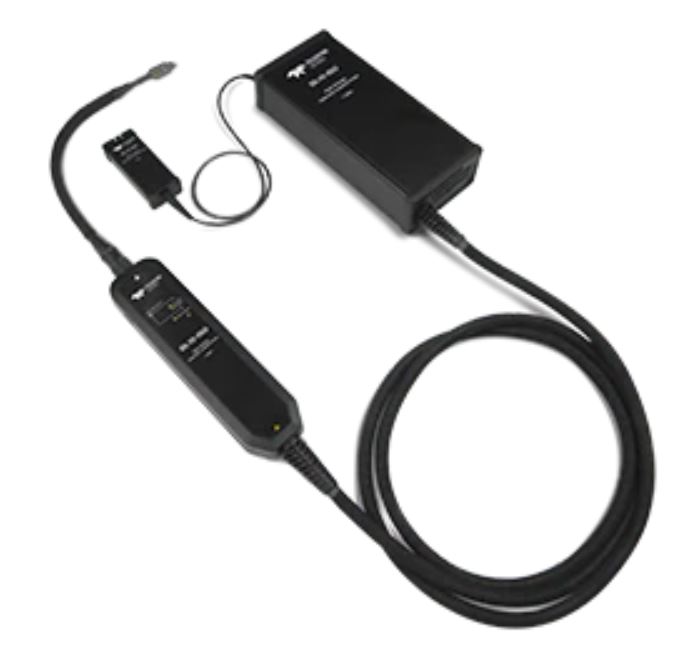

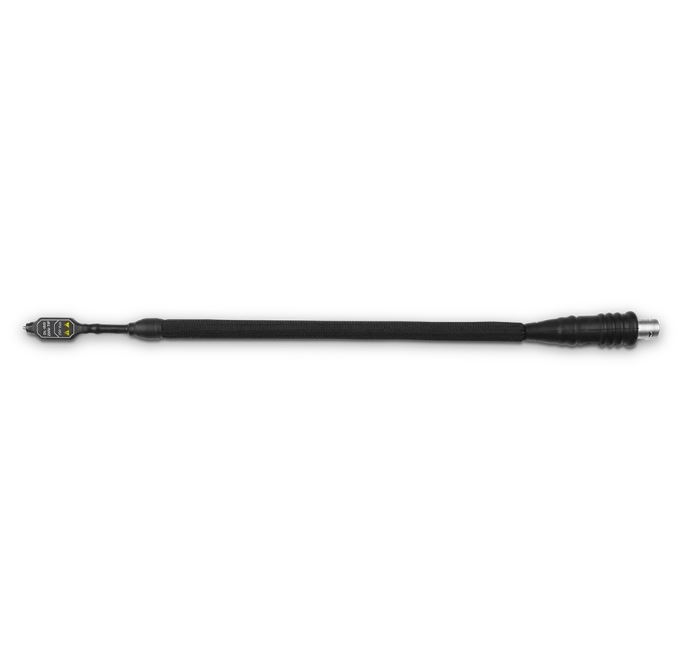

DL10-ISO

DL-ISO는 최고의 정확도, 최고의 신호 충실도 및 포괄적인 연결을 통해 GaN 및 SiC 장치 특성화에 대한 최고의 신뢰도를 가능하게 합니다.



주요 특징들
◐ 1GHz 대역폭
◐ GaN 및 SiC 장치에 이상적
◐ 1.5% 시스템 정확도
◐ 435ps 상승 시간
◐ 높은 CMRR - 160dB
◐ 유연한 연결 옵션
◐ 연결 끊김 없는 자동 영점 조정

최고의 정확도

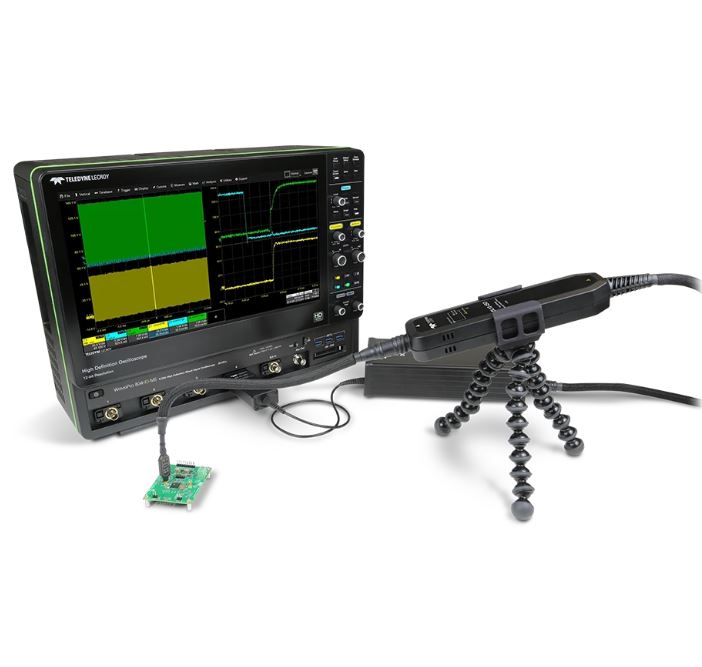

DL-ISO 프로브를 업계 최고의 12비트 해상도 HDO(고화질 오실로스코프)와 결합하여 시장의 대체 솔루션보다 거의 2배 높은 1.5% 시스템 정확도를 얻으십시오.

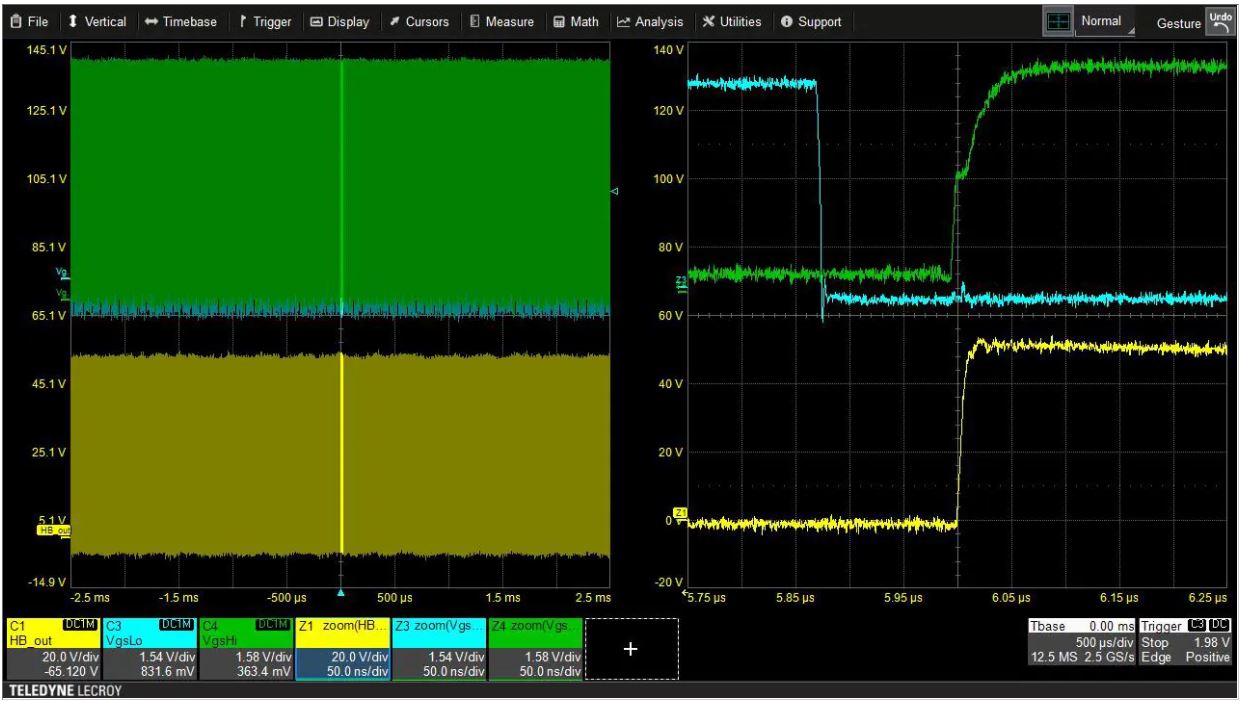

최고의 신호 충실도
DL-ISO는 가장 빠른 상승 시간, 가장 낮은 오버슈트 및 낮은 DUT 로딩으로 업계 최고의 신호 충실도를 제공합니다.




포괄적인 연결성
DL-ISO 프로브는 업계 표준 MMCX 커넥터 또는 고전압 안전 사각 핀 헤더를 사용하여 원치 않는 노이즈를 거부하고 테스트 보드로 종단하는 고품질 동축 감쇠 팁을 사용합니다.







유연한 인-서킷 디버그

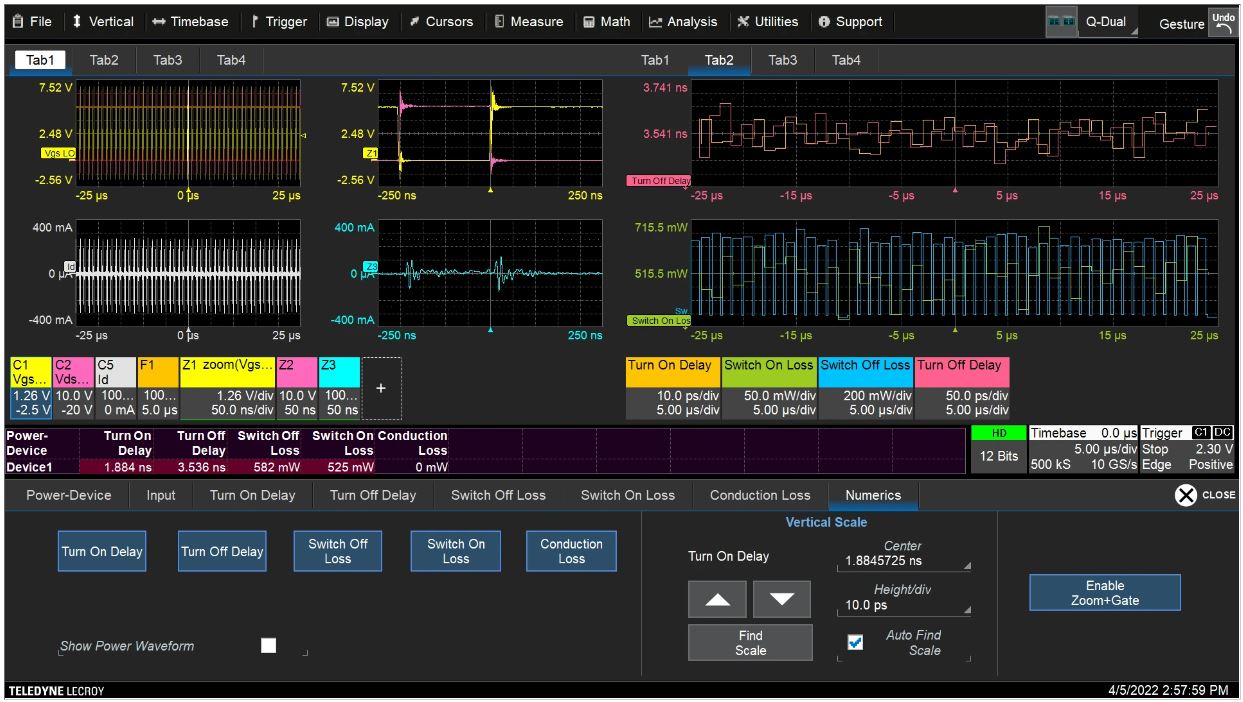

Device-Power 소프트웨어는 JEDEC ® 에서 정의한 다양한 장치 손실을 자동으로 계산합니다 .

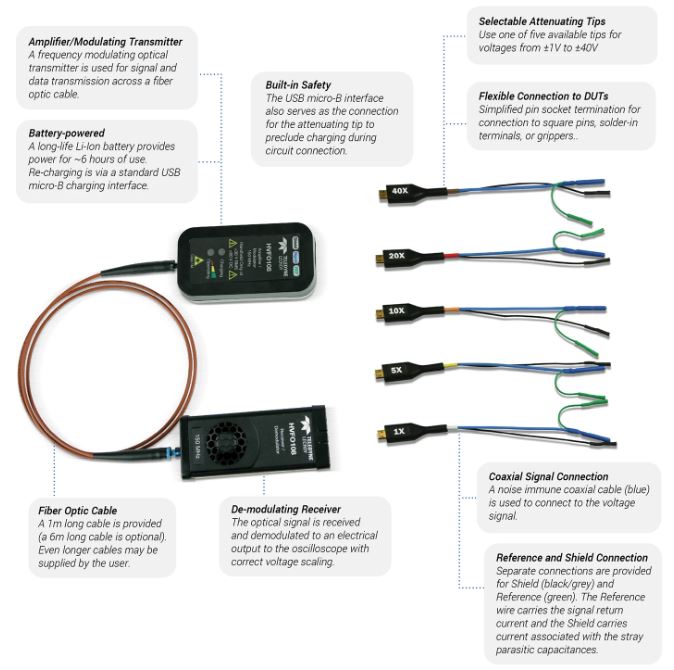

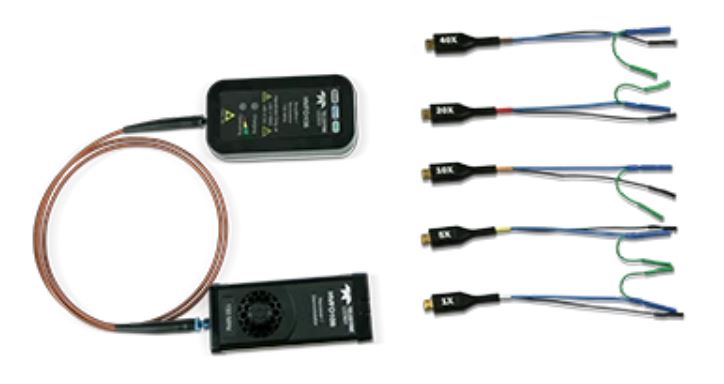

HVFO108

고전압 광섬유 프로브, 150MHz 대역폭. 소프트 운반 케이스가 포함되어 있습니다. 감쇠 팁이 필요합니다(별도 주문). 수량을 포함합니다. 1 1m 광섬유 케이블.



주요 특징들
◐ 150MHz 대역폭
◐ 35kV 공통 모드 정격 전압
◐ 실리콘 카바이드 적합
◐ 우수한 소음 및 제거
    - 160dB CMRR
    - 낮은 루프 인덕턴스
    - 낮은 감쇠
◐ DUT 부하 감소, 기존 HV 차동 프로브에 비해 더 나은 펄스 응답
◐ +/-1V ~ +/-40V에 대한 선택 가능한 팁

실리콘 카바이드 적합
대역폭이 150MHz인 새로운 HVFO108은 실리콘 및 실리콘 카바이드 장치를 설계하는 장치 연구 엔지니어와 실리콘 카바이드 장치를 통합하는 시스템 개발 엔지니어에게 적합합니다.

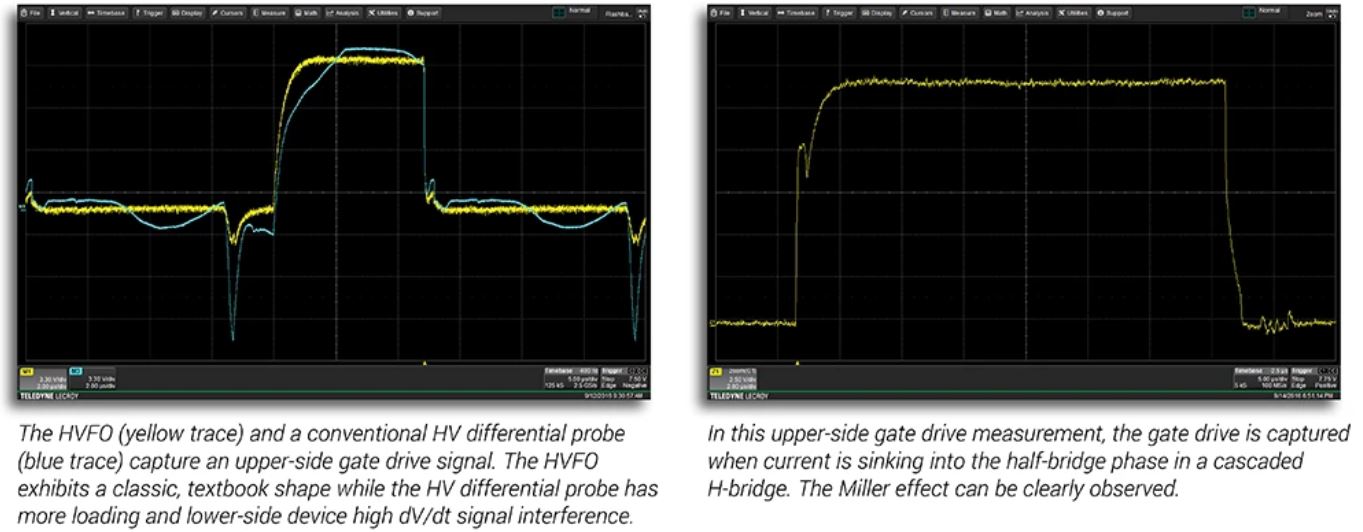

상부 게이트 구동 신호 측정

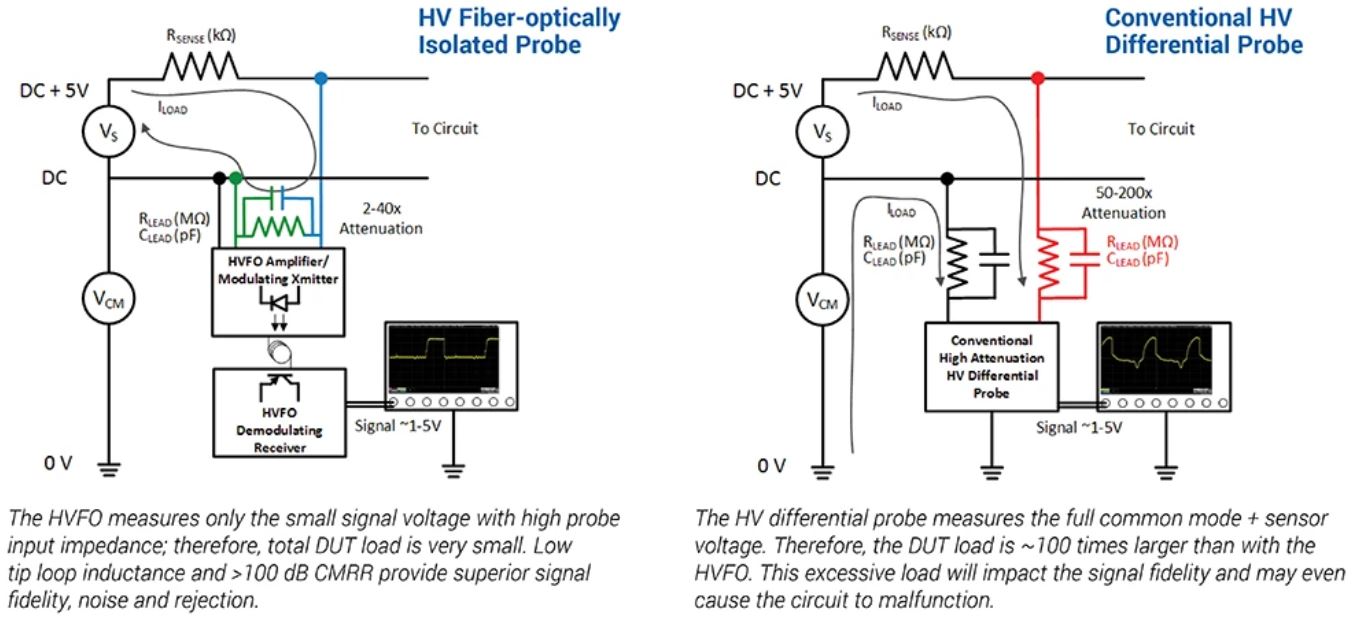

HVFO108은 로드 및 왜곡 없이 상단 게이트 드라이브 신호를 충실하게 재생하여 Miller 효과를 명확하게 볼 수 있습니다. CGE 또는 CGS와 병렬로 높은 팁 커패시턴스를 가진 기존 HV 차동 프로브 및/또는 게이트 드라이브 임피던스와 직렬로 연결된 높은 임피던스 및 큰 루프 인덕턴스는 기껏해야 게이트 드라이브 신호를 로드하거나 간섭을 포착하고 최악의 경우 회로 오작동을 유발합니다. . HVFO108은 이러한 측정에 대해 훨씬 더 나은 성능을 제공합니다.


플로팅 컨트롤 또는 센서 신호 측정

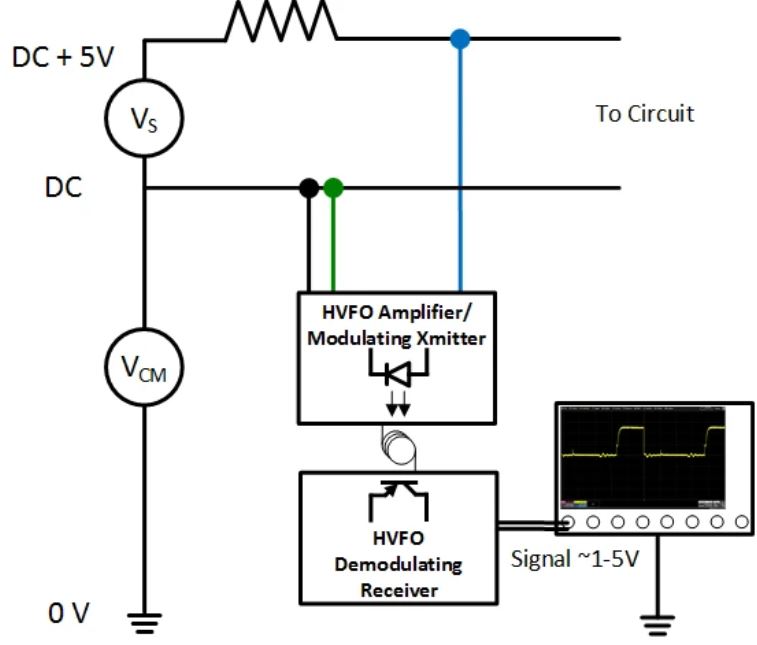

HVFO108은 고임피던스 입력 리드에서 저전압 센서 전압만 측정합니다. 테스트 대상 장치(DUT)의 총 부하는 매우 작습니다. 또한, 낮은 리드 루프 인덕턴스, >100dB CMRR 및 낮은 감쇠는 우수한 신호 충실도, 잡음 및 제거를 제공합니다.



EMC, EFT, ESD 및 RF 내성 테스트 및 시스템 최적화
고전압에서 또는 EMC 방해 신호가 있는 상태에서 부동 AC 및 DC 센서 신호는 높은 신호 충실도로 수집될 수 있으며 회로 내 및 제어 활동과 정확하게 상관됩니다.

광학 절연이 가장 좋습니다.
프로브 팁과 오실로스코프 입력 간의 광학 절연은 DUT의 역 부하를 줄이고 충실한 펄스 응답을 제공하며 측정의 신뢰도를 높입니다. 위험한 고전압 레벨에 대한 안전을 보장할 수 있으며 오실로스코프의 안전하지 않은 "플로팅"을 방지할 수 있습니다.






우수한 소음 및 제거
높은 CMRR(140dB)은 회로의 다른 곳에 높은 dV/dt 또는 dA/dt 이벤트가 있음에도 불구하고 측정된 신호를 보다 정확하게 표시합니다. 테스트 리드는 루프 인덕턴스와 복사 픽업을 제한하도록 최적화되어 있습니다. 팁 감쇠는 광범위한 신호 진폭에 최적화되어 있습니다.
