ZS Series

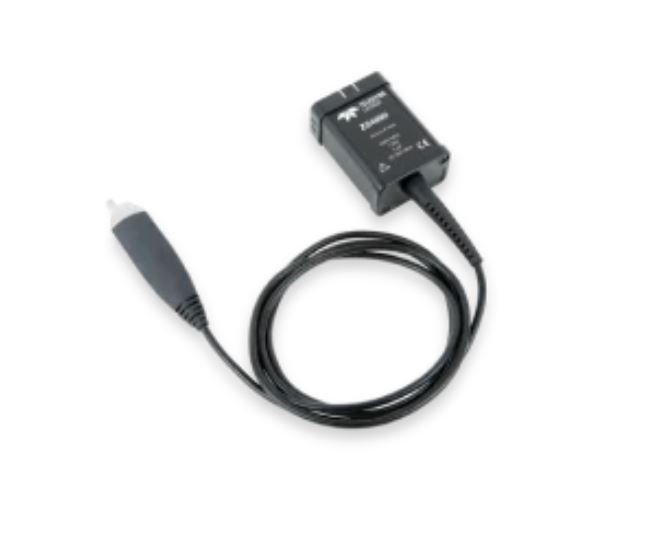

Active Voltage Probes ZS Series

  • 제품설명입력 R 및 C가 높은 일반적인 패시브 프로브는 낮은 주파수에서 좋은 응답을 제공하지만 높은 주파수에서 회로를 부적절하게 로드하고 신호를 왜곡합니다. 능동 전압 프로브는 전체 프로브/오실로스코프 대역폭에서 회로 부하를 줄이기 위해 높은 입력 R과 낮은 입력 C를 모두 제공합니다.
  • 제조사Teledyne LeCroy
  • 예상가격 견적문의
PRODUCT

Active Voltage Probes

◐ ZS4000 - 4.0 GHz, 0.6 pF, 1 MOhm Active Voltage Probe
◐ ZS2500 - 2.5 GHz, 0.9 pF, 1 MOhm Active Voltage Probe
◐ ZS1000 - 1 GHz, 0.9 pF, 1 MOhm Active Voltage Probe
◐ ZS1500 - 1.5 GHz, 0.9 pF, 1 MOhm Active Voltage Probe







Overview

ZS 시리즈 고임피던스 액티브 프로브
ZS 시리즈 프로브는 다양한 프로빙 시나리오를 처리하기 위해 높은 임피던스와 광범위한 프로브 팁 및 접지 액세서리 세트를 제공합니다. 1MΩ의 높은 입력 저항과 0.9pF의 낮은 입력 커패시턴스는 이 프로브가 모든 주파수에 이상적임을 의미합니다. ZS 시리즈 프로브는 대역폭이 4GHz 이하인 모든 Teledyne LeCroy 오실로스코프에 전체 시스템 대역폭을 제공합니다.

모델 대역폭 입력 R 입력 C 다이나믹 레인지 오프셋 범위 Interface
ZS1000 1GHz 1MΩ 0.9pF ± 8V NA ProBus
ZS1500 1.5GHz 1MΩ 0.9pF ± 8V ± 12V ProBus
ZS2500 2.5GHz 1MΩ 0.9pF ± 8V ± 12V ProBus
ZS4000 4GHz 1MΩ 0.6pF ± 8V ± 12V ProBus
